Project Title: DIY Clamping and Workholding Kit for RTFP
Project Start: 10.03.2018
Project End: 25.04.2018
Project Update#1: 22.01.2019
Anzufertigende Spanneisen:
4 x Spanneisen ~ 50x25x10mm (2 x gerade, 2 x abgesetzt)
4 x Spanneisen ~ 75x25x10mm (2 x gerade, 2 x abgesetzt)
2 x Spanneisen ~ 100x25x10mm (2 x gerade)
2 x Spanneisen ~ 125x25x10mm (2 x gerade)
Kleinteile:
8 x 632.1-M8-40 Gewindestifte (Stahl, Festigkeitsklasse 5.8, brüniert, Schlüsselweite 4 mm)
8 x 632.1-M8-50 Gewindestifte (Stahl, Festigkeitsklasse 5.8, brüniert, Schlüsselweite 4 mm)
8 x 632.1-M8-63 Gewindestifte (Stahl, Festigkeitsklasse 5.8, brüniert, Schlüsselweite 4 mm)
Für die Längen 70,80, 85, 90 und 100mm werden bei Bedarf Gewindestifte angefertigt.
4 x 631.5-25-6,1 Edelstahl-Druckstücke (Edelstahl, nichtrostend, 1.4305)
4 x 631.5-32-6,1 Edelstahl-Druckstücke (Edelstahl, nichtrostend, 1.4305)
2 x 631.5-40-6,1 Edelstahl-Druckstücke (Edelstahl, nichtrostend, 1.4305)
Auf Druck: Stahl-Gewindestift M8, Kernquerschnitt 32 mm², Festigkeitsklasse 5.8
Mindestzugfestigkeit 500 N/mm² (16000 N ~ 1600 kg)
Untere Streckgrenze 640 N/mm² (20480 N ~ 2048 kg)

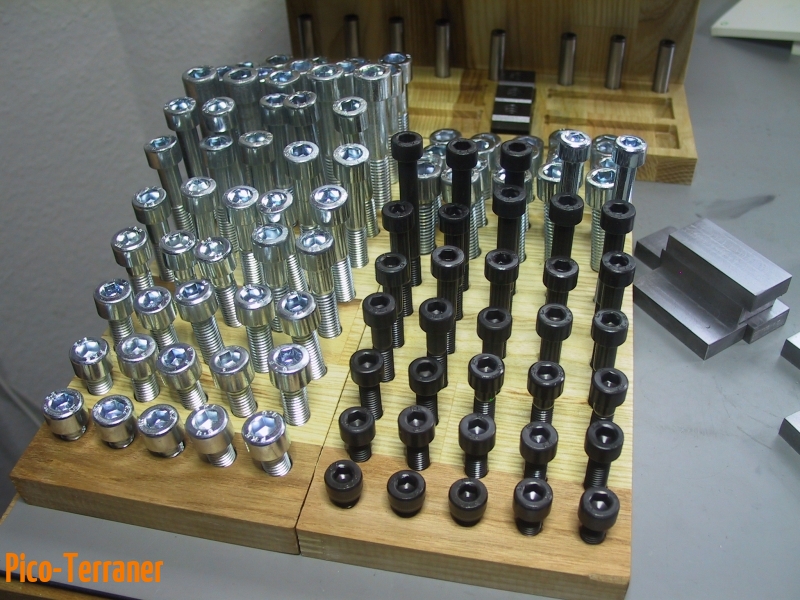

4 x Innensechskantschrauben M8x35mm DIN 912 schwarz brüniert 8.8
4 x Innensechskantschrauben M8x40mm DIN 912 schwarz brüniert 8.8
4 x Innensechskantschrauben M8x45mm DIN 912 schwarz brüniert 8.8
4 x Innensechskantschrauben M8x50mm DIN 912 schwarz brüniert 8.8
4 x Innensechskantschrauben M8x55mm DIN 912 schwarz brüniert 8.8
4 x Innensechskantschrauben M8x60mm DIN 912 schwarz brüniert 8.8
4 x Innensechskantschrauben M8x70mm DIN 912 schwarz brüniert 8.8
4 x Innensechskantschrauben M8x80mm DIN 912 schwarz brüniert 8.8
8 x Sechskantmuttern M8 mit Flansch und Sperrverzahnung DIN 6923 galvanisch verzinkt Kl. 8
32 x Gewindestifte M8 mit Kegelkuppe und Innensechskant DIN 913 M8 schwarz brüniert
Auf Zug: Stahl-Innensechskantschrauben M8, Kernquerschnitt 32 mm², Festigkeitsklasse 8.8
Mindestzugfestigkeit 800 N/mm² (25600 N ~ 2560 kg)
Untere Streckgrenze 640 N/mm² (20480 N ~ 2048 kg)
Siehe auch www.Schrauben-Lexikon.de
Material für Spanneisen:
1 x Vergütungsstahl C45/1.0503 25x10x1000mm (Flachstahl blank gezogen, EN C45+C (C45K), EN 10 277/ 10 278 (DIN 174))

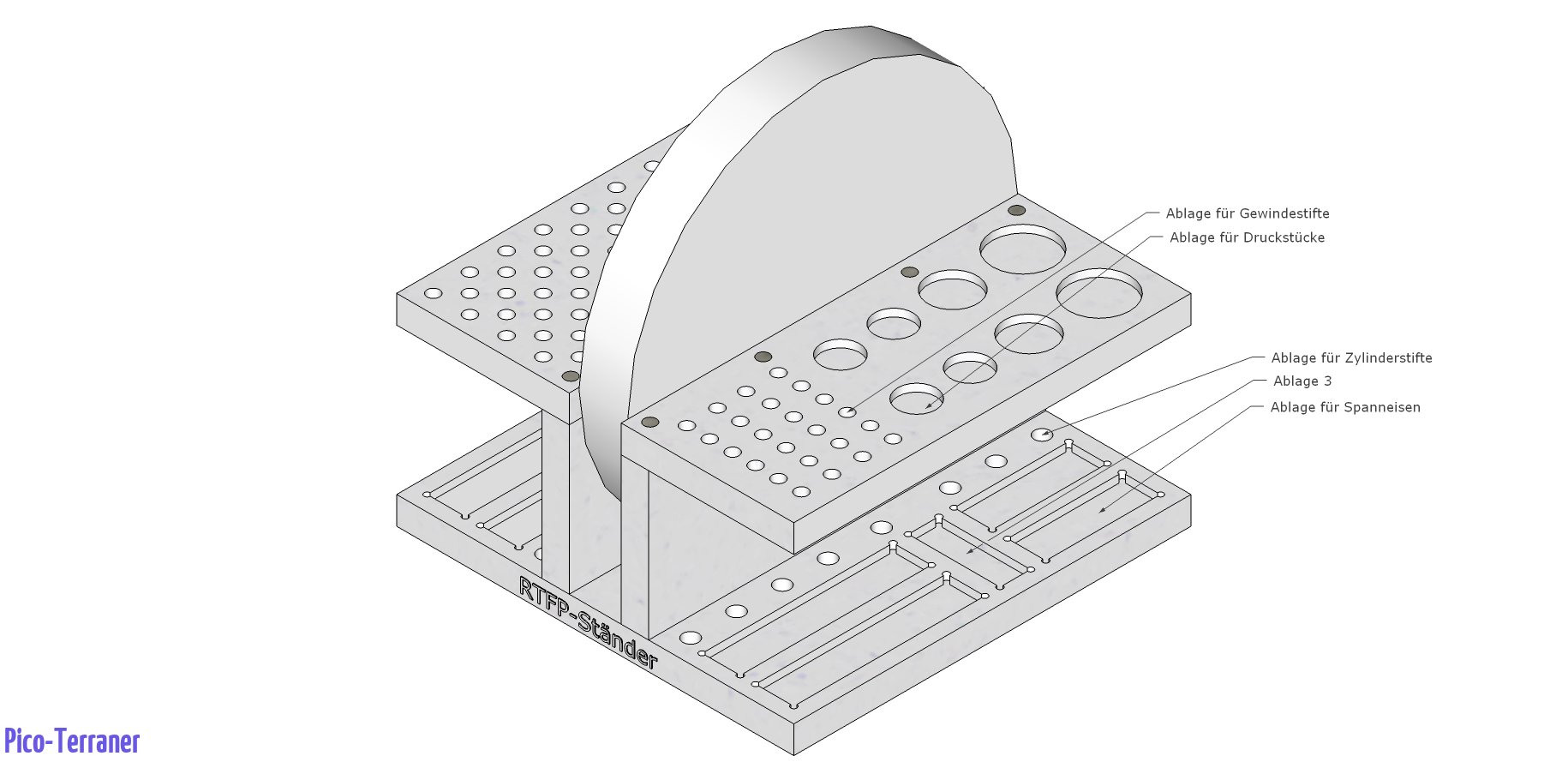

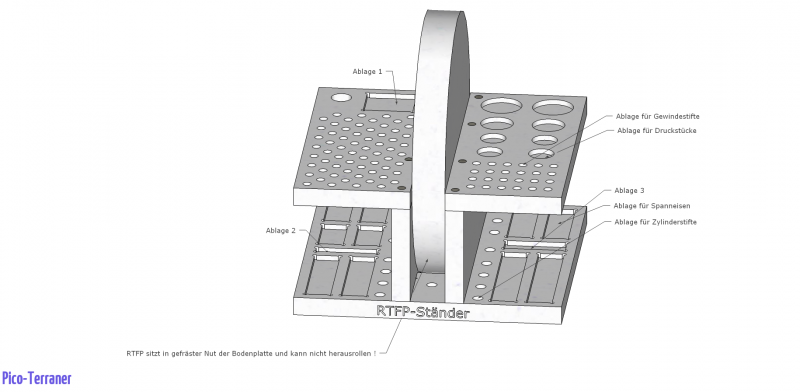

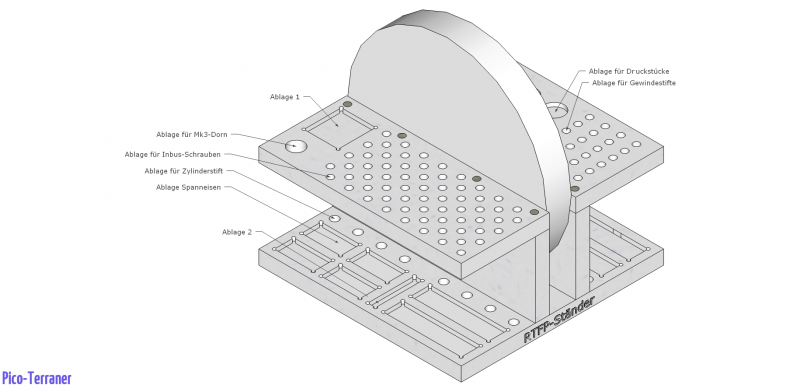

15.03.2018 Sketchup-Drawings erstellt.

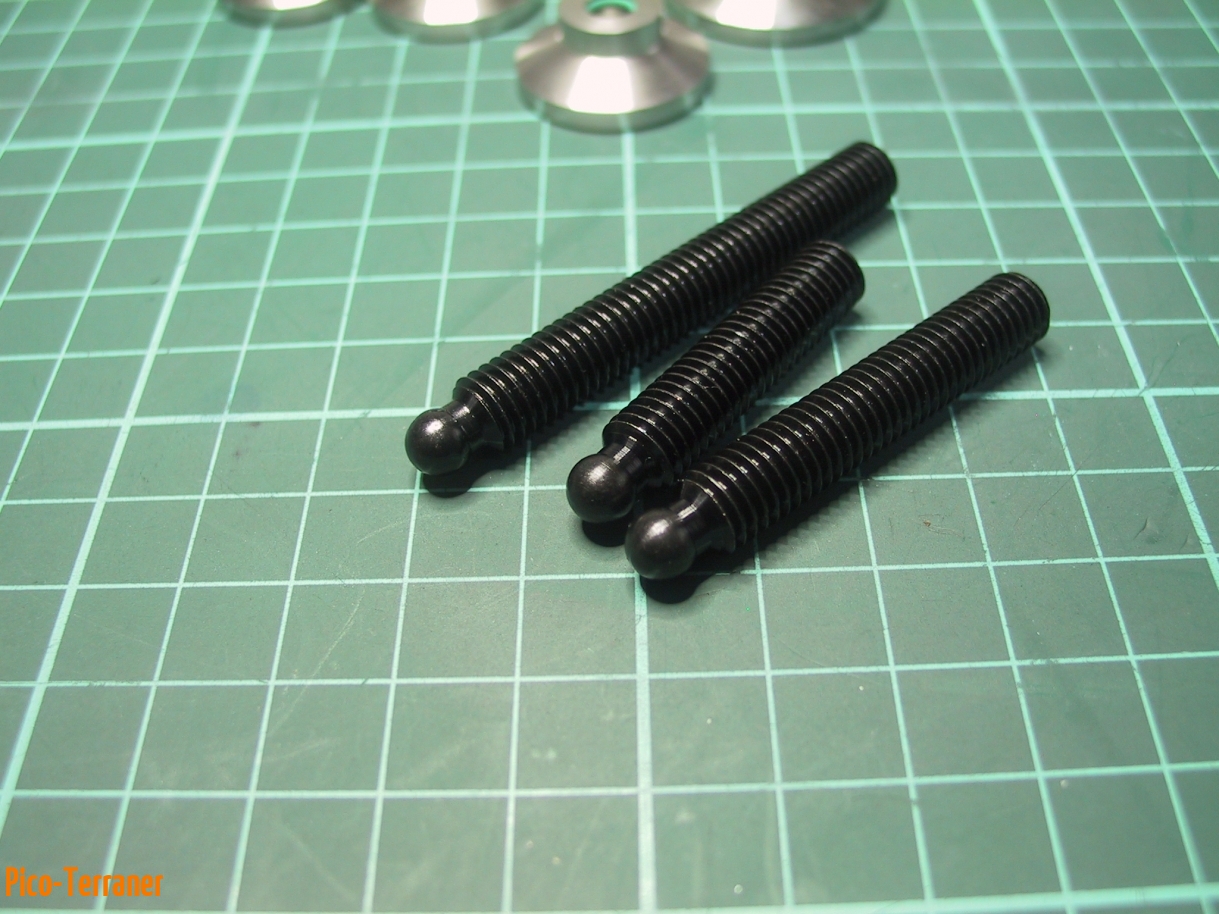

16.03.2018 Mit den Spanneisen werden hauptsächlich Werkstücke aus NE-Metallen und Kunststoffen auf die RTFP aufgespannt. In dem M8-Loch der Spanneisen wird ein Gewindestift mit Kugelkopf und Innensechskant verwendet.

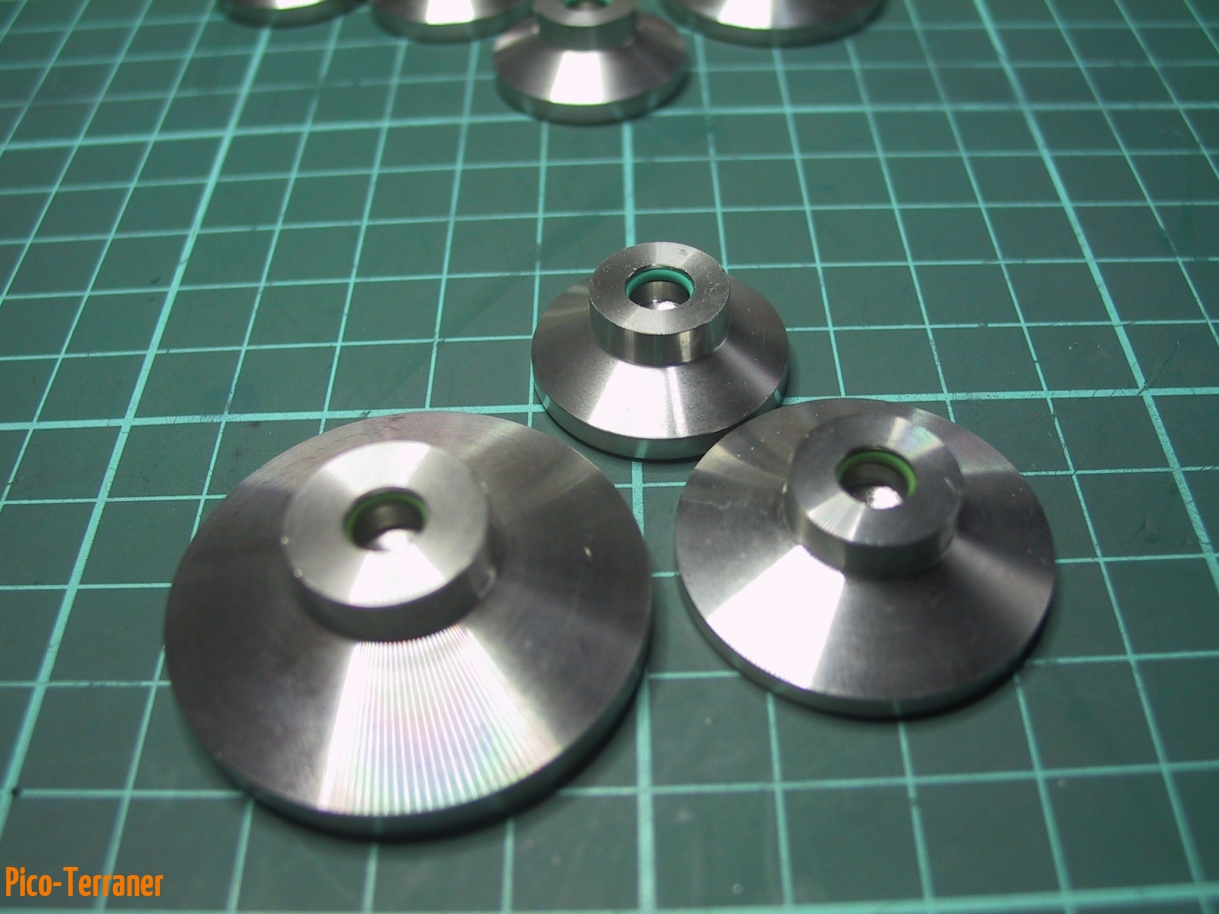

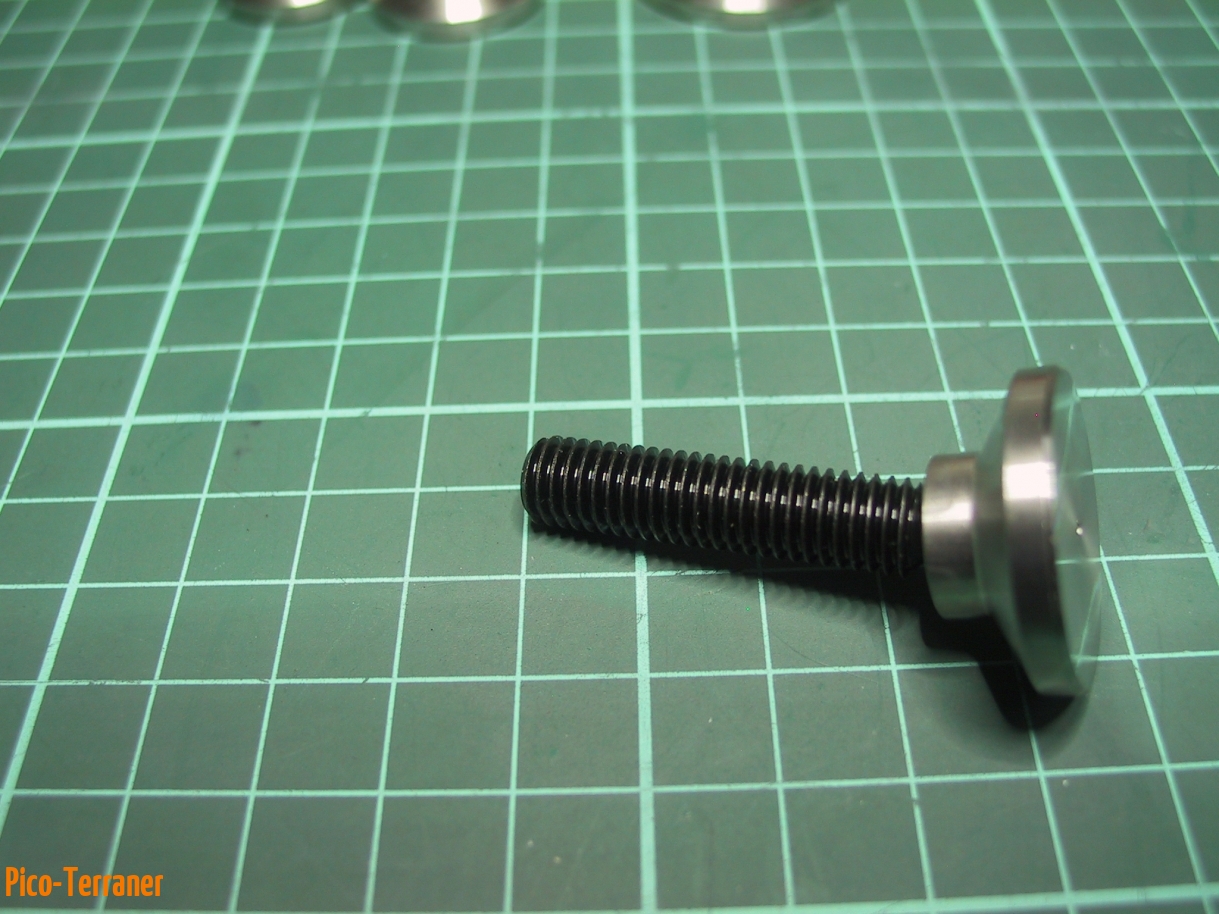

Der Kugelzapfen des Gewindestiftes wird beim Aufspannen eines Werkstückes in einem Edelstahl-Druckstück mit sehr glatter Planfläche gelagert. Mit dieser Maßnahme soll die weiche Aluoberfläche der Spannplatte möglichst geschont werden.
Je nach Aufspannung stehen unterschiedliche Druckstückdurchmesser zur Verfügung.

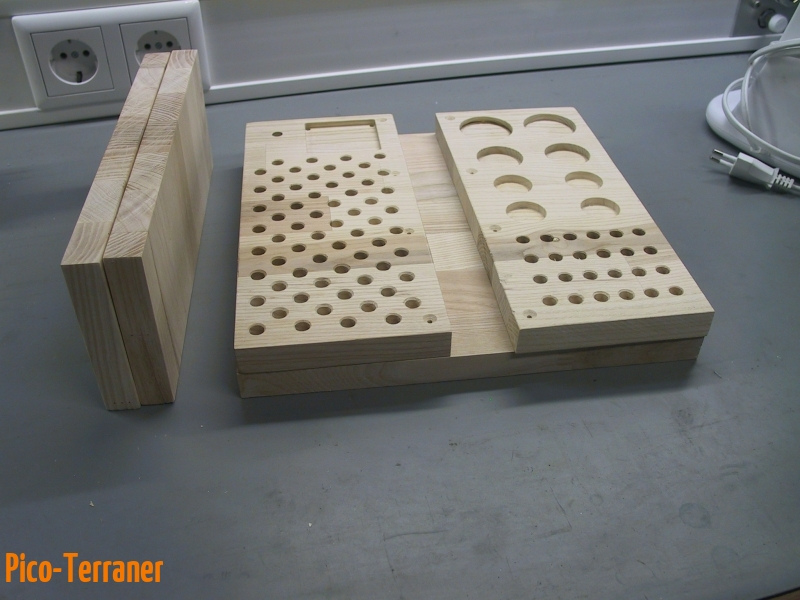

22.03.2018 Alle Holzteile des Ständers werden aus Eschenholz (Leimholzplatte) angefertigt und mit Edelstahl-Senkkopfschrauben zusammengebaut.

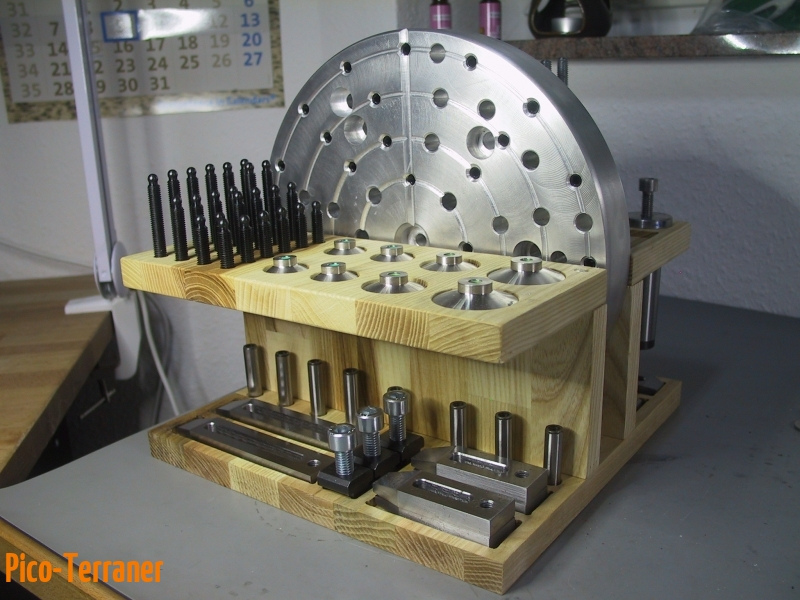

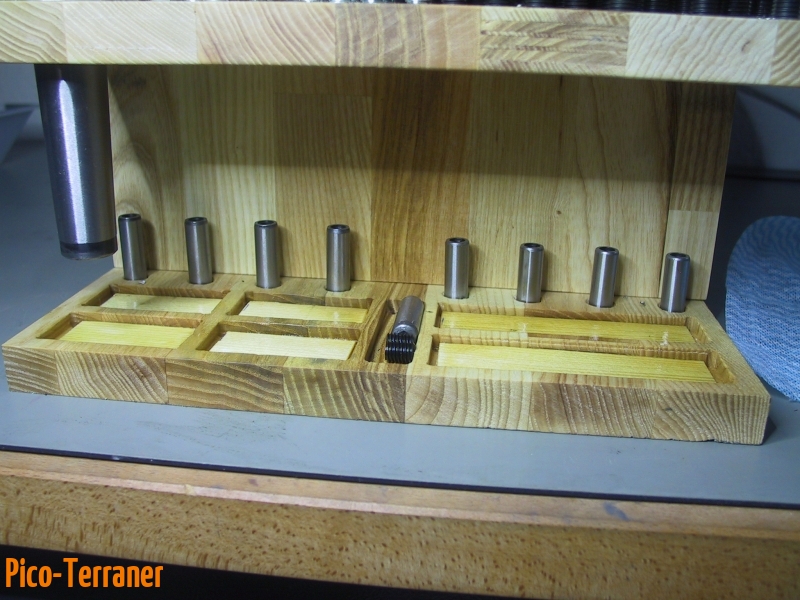

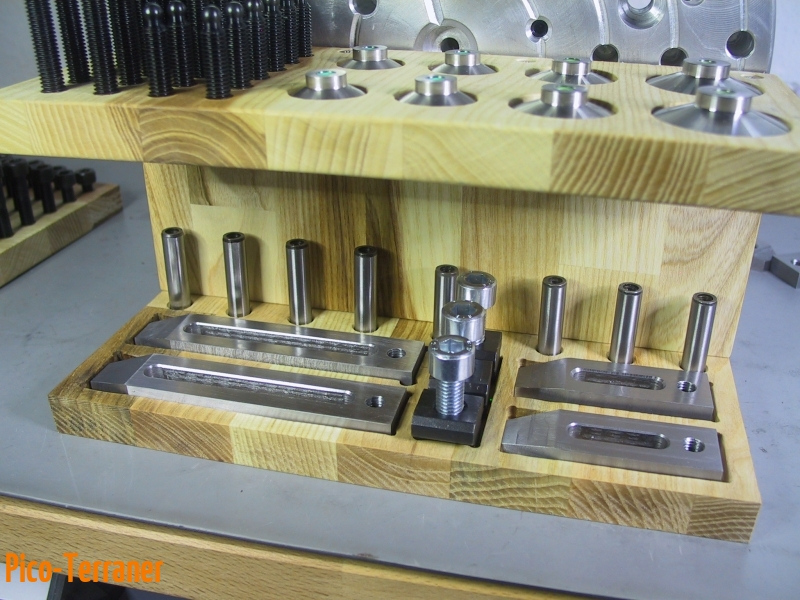

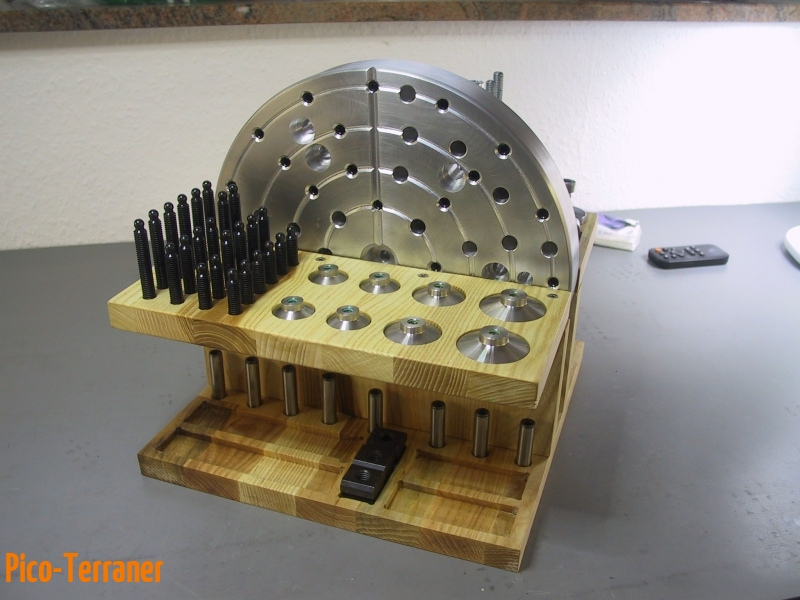

27.03.2018 Ständer fertiggestellt. RTFP und Kleinteile eingeräumt.

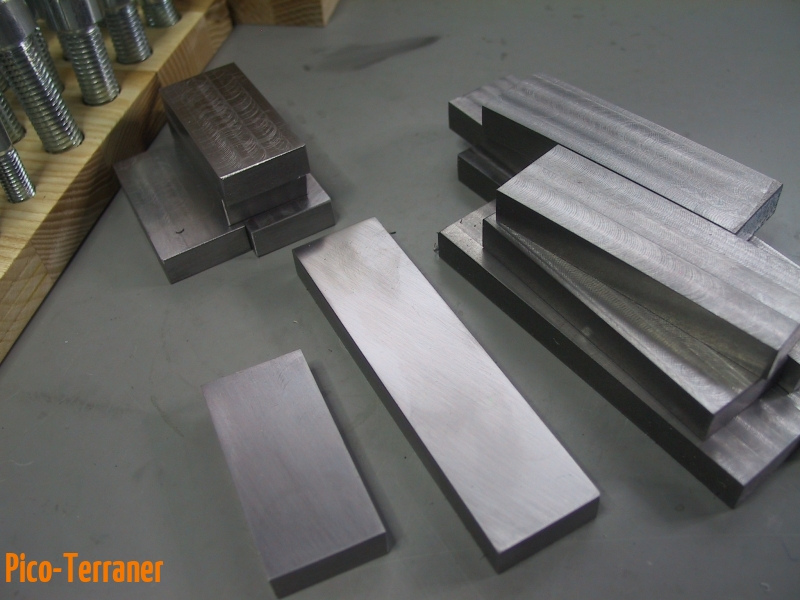

04.04.2018 C45 zugeschnitten und Flächen plangefräst.

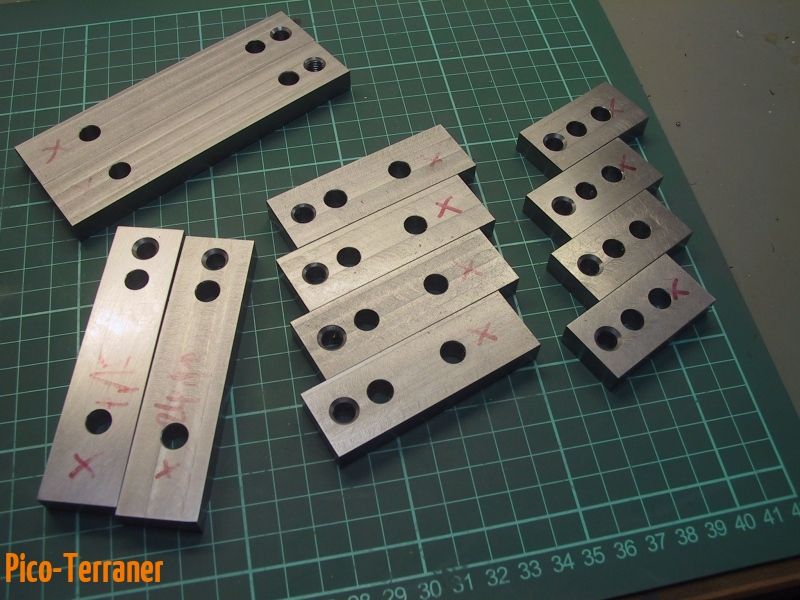

09.04.2018 Spanneisen auf fertigmaß gebracht und gebohrt.

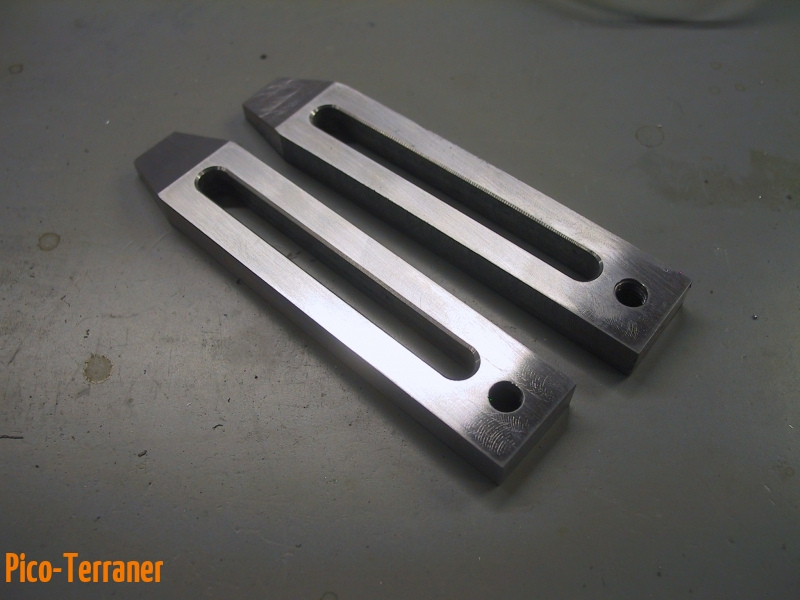

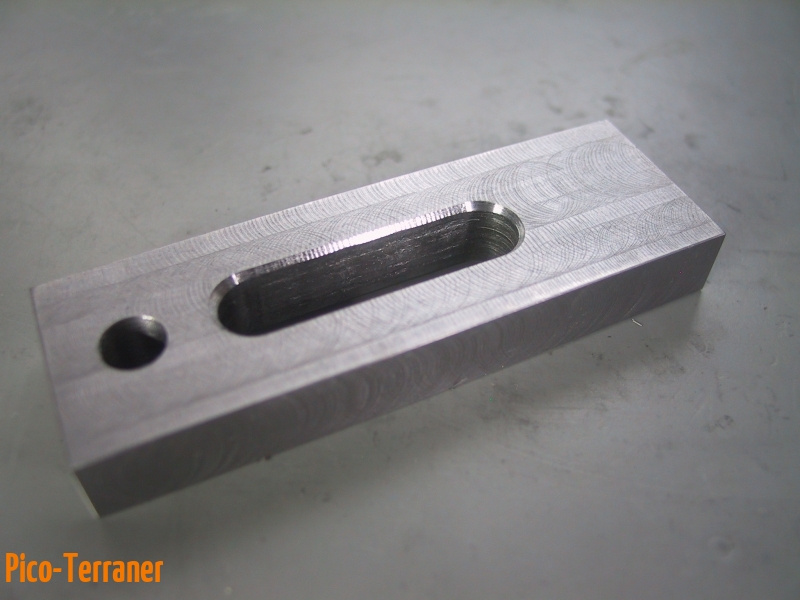

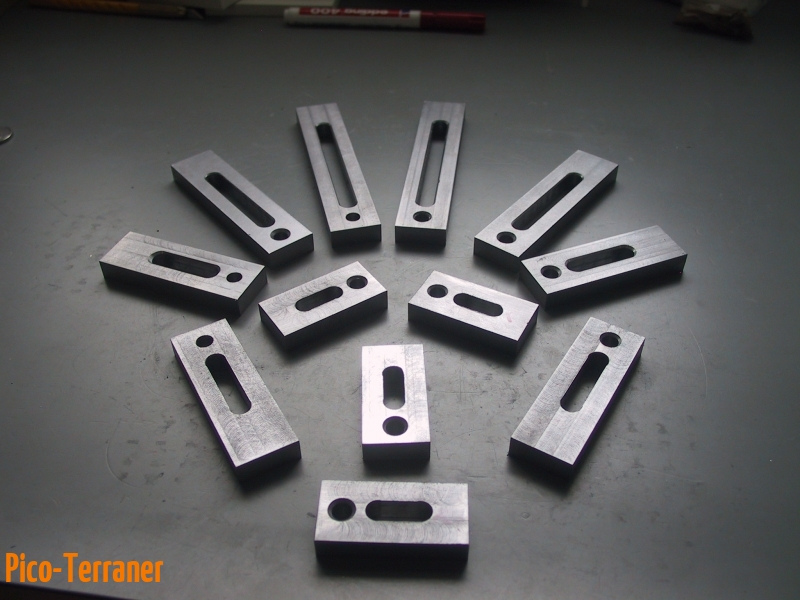

10.04.2018 Spanneisen “geschlitzt”.
13.04.2018 Alle Teile fertig gefräst, müssen noch gewindet, geschmirgelt und wärmebehandelt werden.
14.04.2018 Alle Teile gewindet, müssen noch geschmirgelt und wärmebehandelt werden.
25.04.2018 Alle Teile geschmirgelt und eingeölt. Wärmebehandlung der Spanneisen erfolgt erst nach Bau des Härteofens im Rahmen des Projektes “Härteofen (Hardening furnace)“.
Project Update#1:

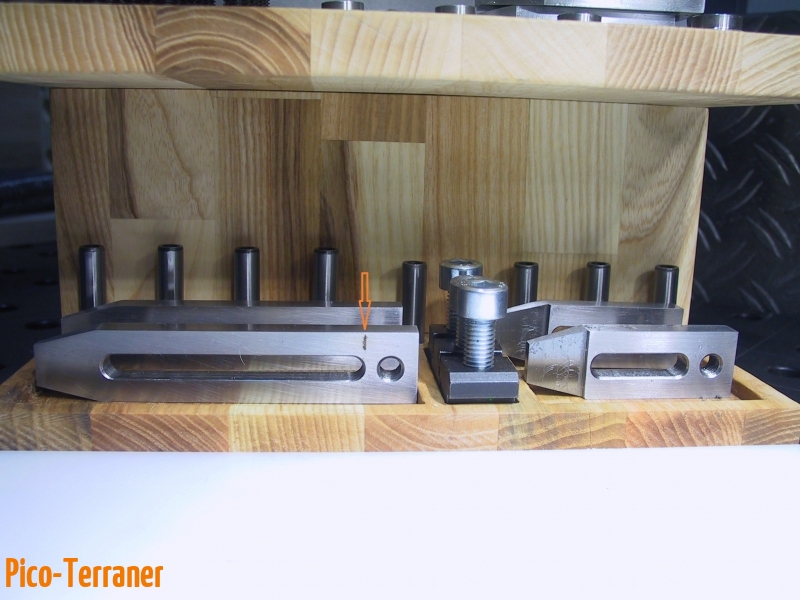

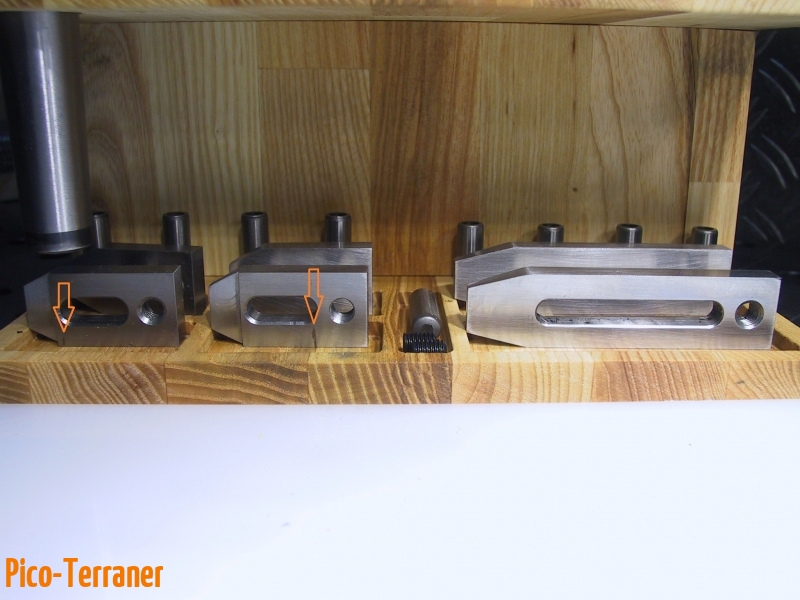

In der Praxis hat sich gezeigt, dass die Spanneisen im “Erdgeschoß” stellenweise korrodieren. Interessanterweise an den Stoßstellen der Holzstäbe.

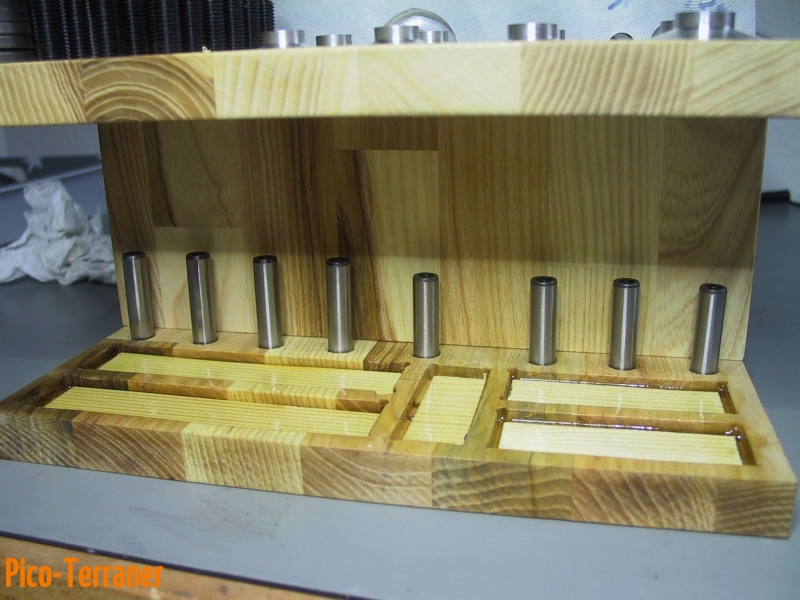

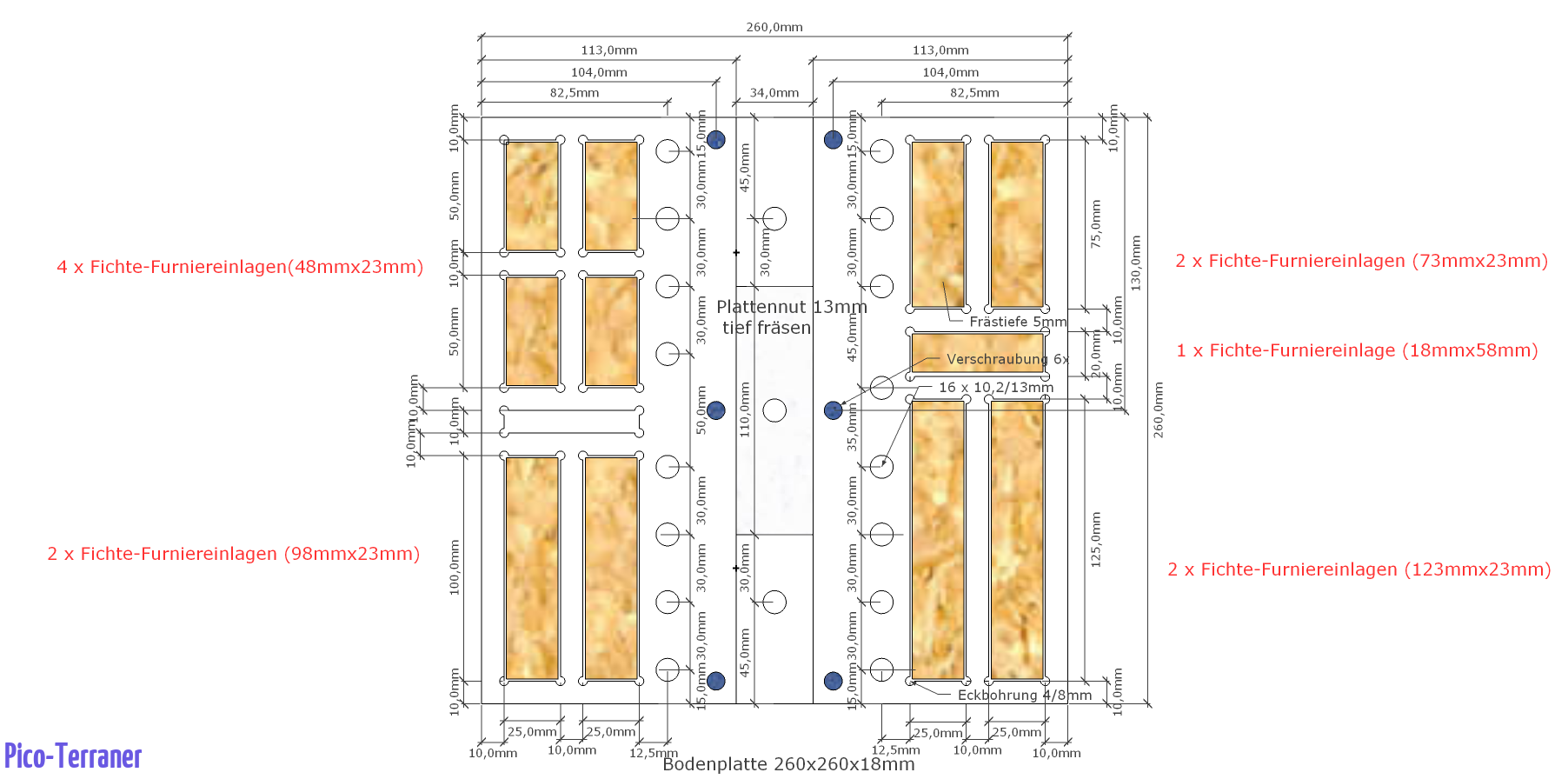

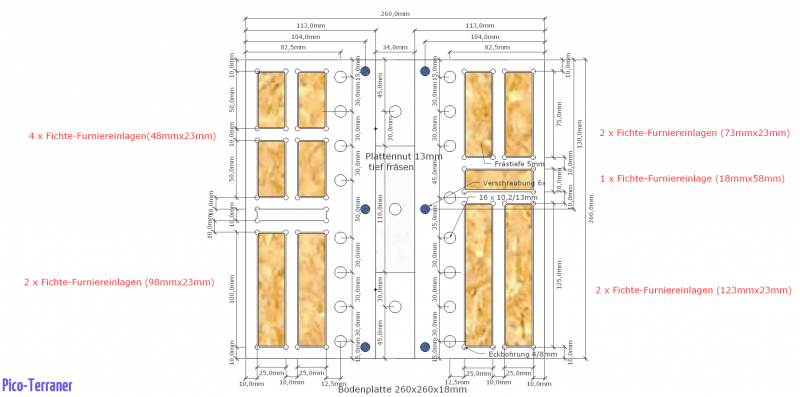

Anzufertigende Furniereinlagen:
4 x Fichte-Furniereinlagen(48mmx23mm)
2 x Fichte-Furniereinlagen (98mmx23mm)
2 x Fichte-Furniereinlagen (73mmx23mm)
1 x Fichte-Furniereinlage (18mmx58mm)
2 x Fichte-Furniereinlagen (123mmx23mm)
