Pro
ject Title: Connector Replacement and Re-Adjustment of the Linear-Encoder SGC-4.2 (DRO XPOS3)
Project Start: 11.05.2026
Project End: 15.05.2026
Motivation
Nachdem die Reparatur meiner Hobbyfräsen-DRO “elektronisch” erfolgreich war, trat beim Tausch eines EEPROMS ein Firmwareproblem auf, welches aus Zeitgründen bislang noch nicht gelöst werden konnte. Da ich die Hobbyfräse dringend für ein anstehendes Projekt benötige, musste ich eine neue XPOS3 bestellen.

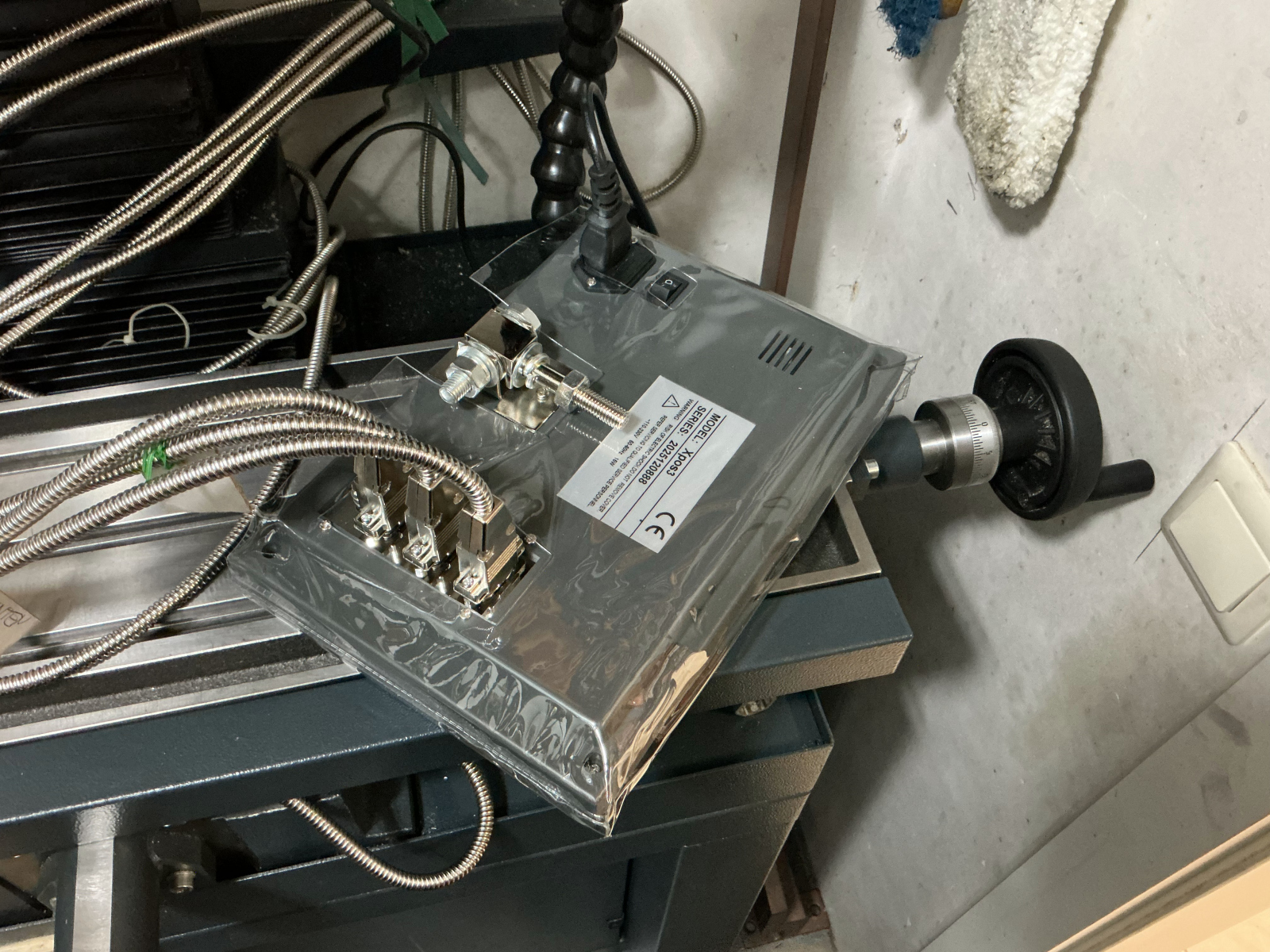

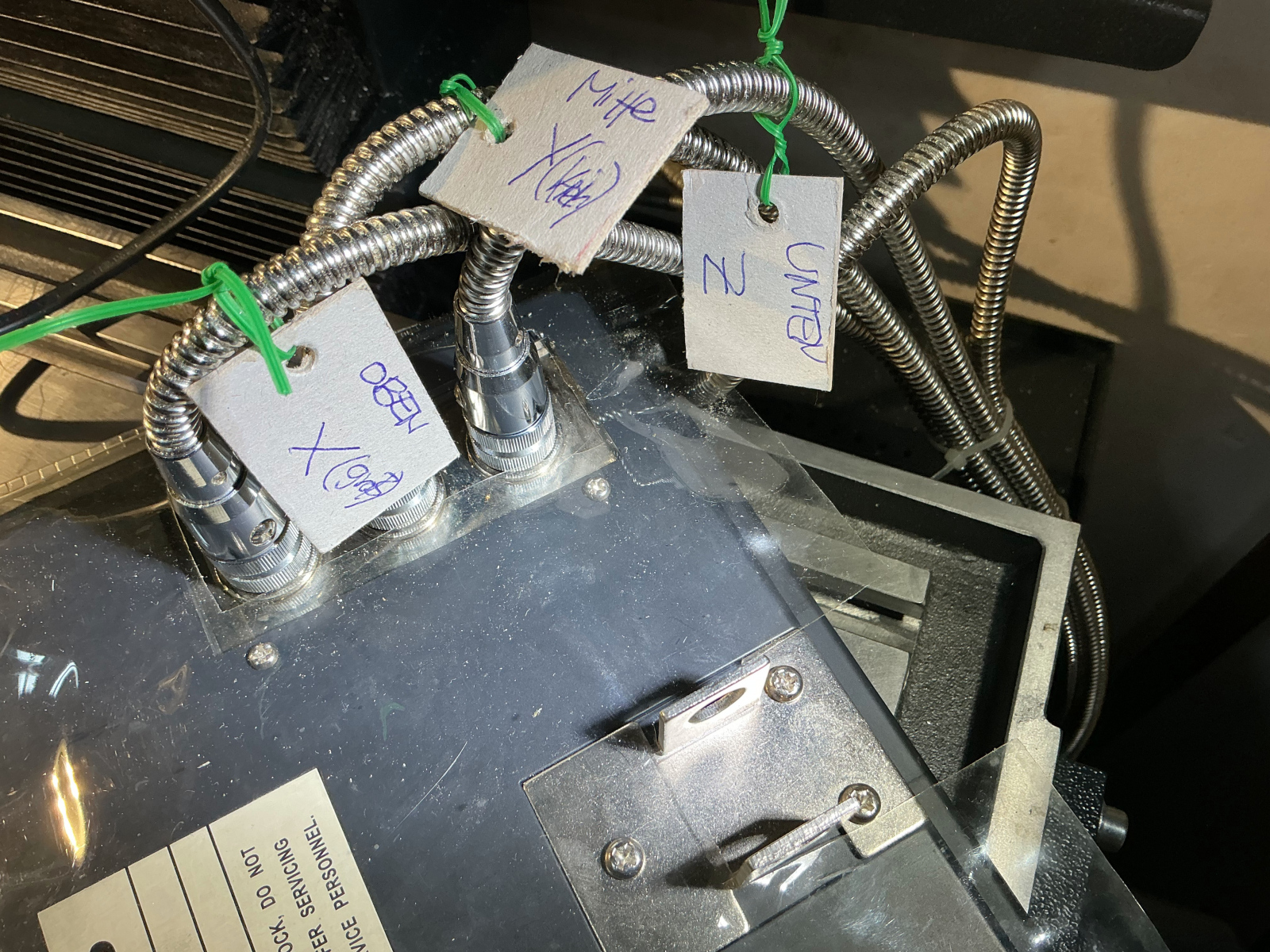

Inzwischen hatte der DRO-Hersteller seine Anschlüsse auf der Geräterückseite geändert. Die früher verbauten runden 7-poligen Buchsen (YC-18-7A)
wurden durch 9-polige Sub-D-Buchsen (DB9) ersetzt.
Dementsprechend musste nun für die verbauten Encoder Adapterstecker beschafft werden, oder die alten Rundstecker mussten gegen Sub-D-Stecker getauscht werden.
Aus praktischen Gründen habe ich mich für den Steckertausch entschieden.

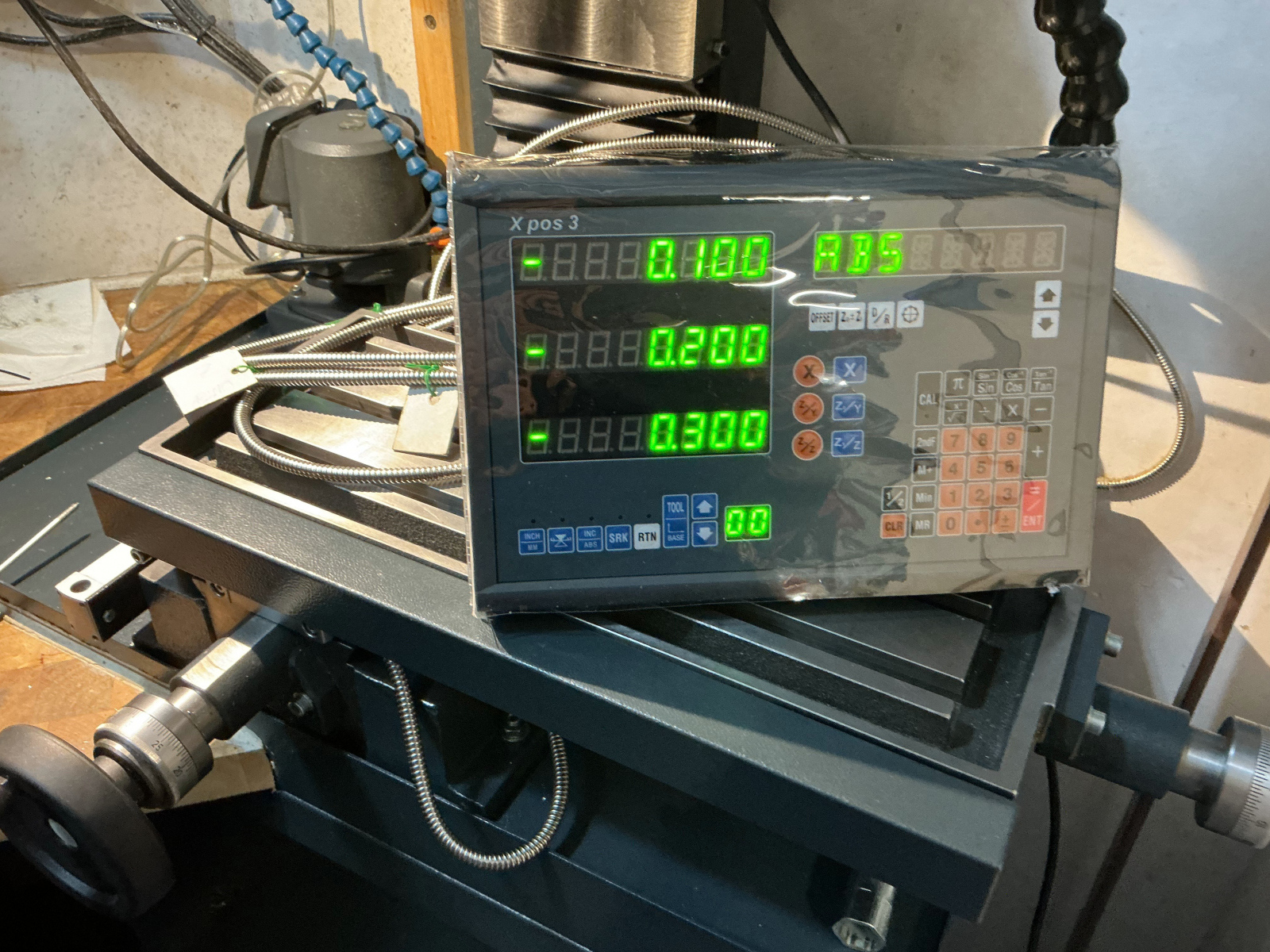

Der Steckertausch konnte erfolgreich durchgeführt werden.
Bedingt durch die neue Steckerform musste die DRO-Befestigung an der Hobbyfräse mit Hilfe eines kleinen mechanischen Adapters um ca. 5 cm versetzt werden.

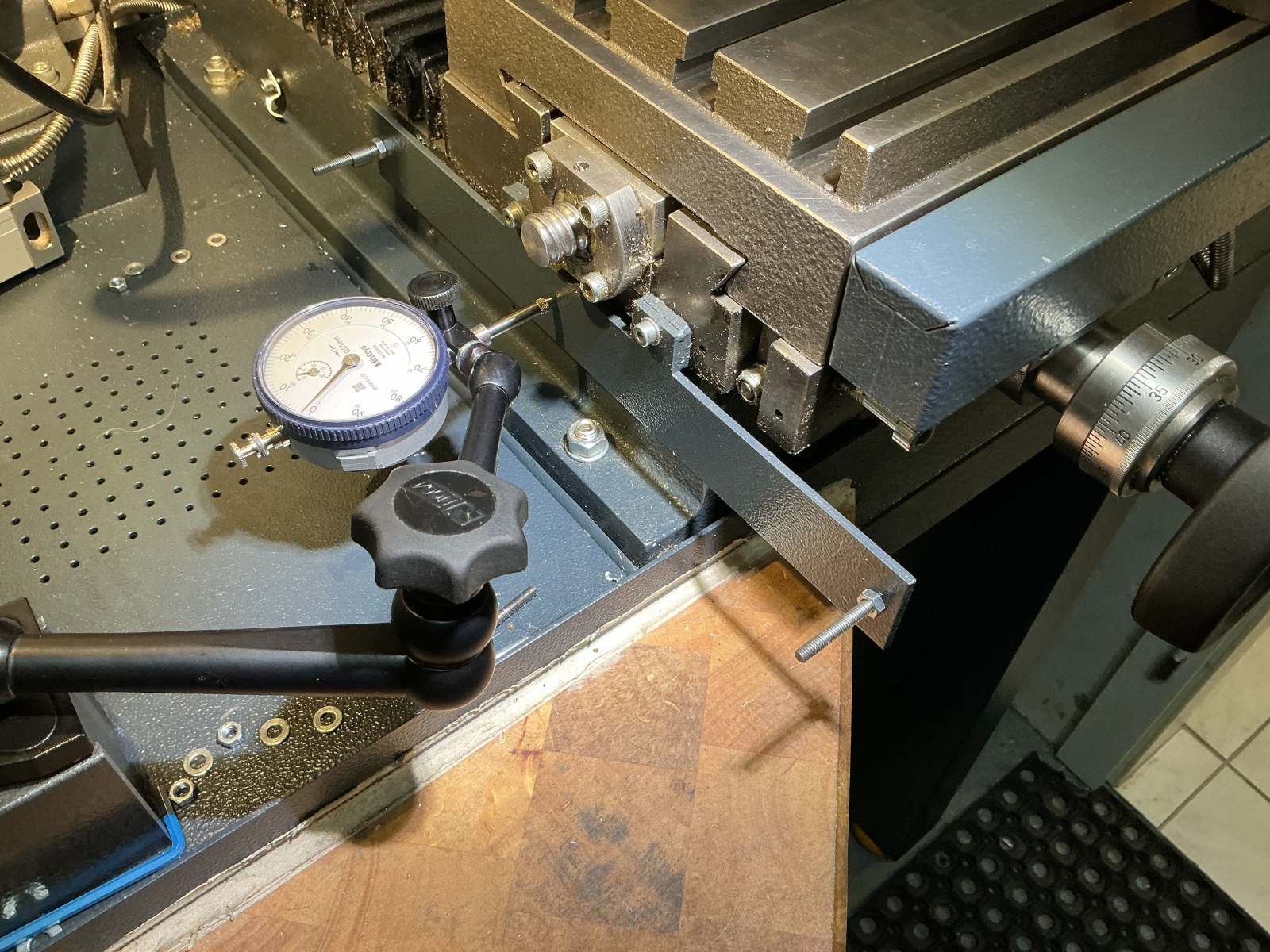

Bei dieser Gelegenheit wurden die beiden Glasmaßstäbe der X- und Y-Achsen neu ausgerichtet.
Bei der Y-Achse erfolgte eine Befestigungskorrektur um ca. 1 mm.
