Project Title: DIY Metal Grid Ceiling Mounts
Project Start: unknown
Project End: 15.06.2015

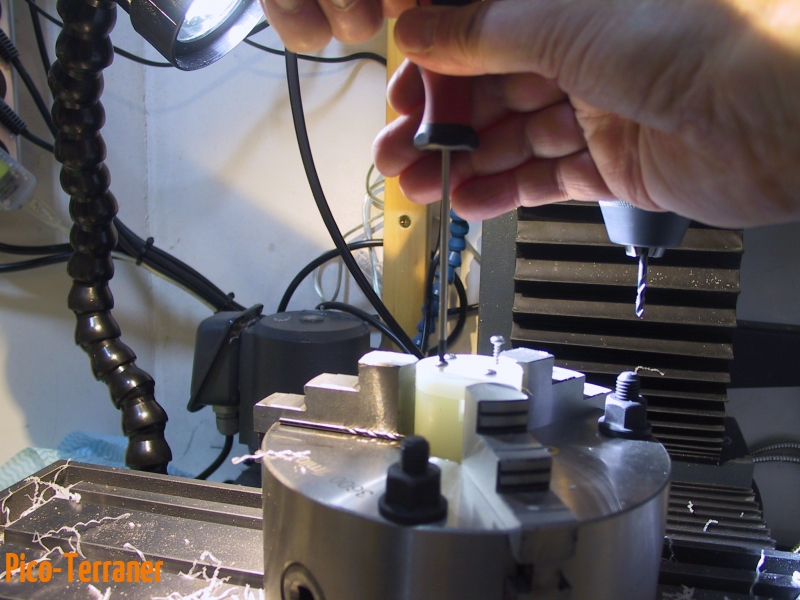

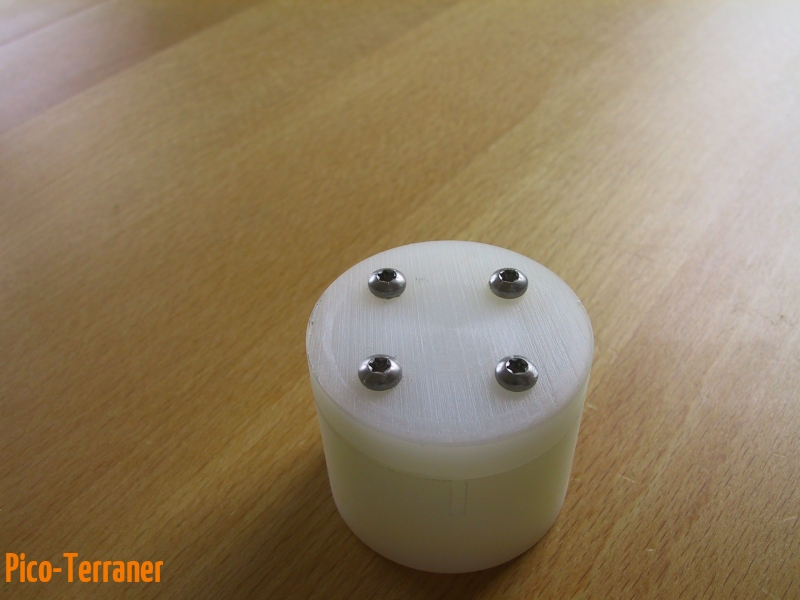

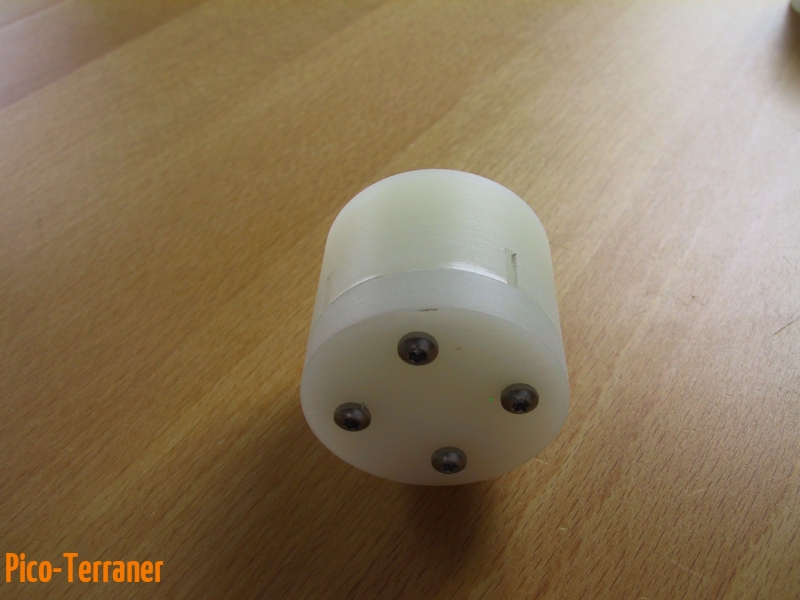

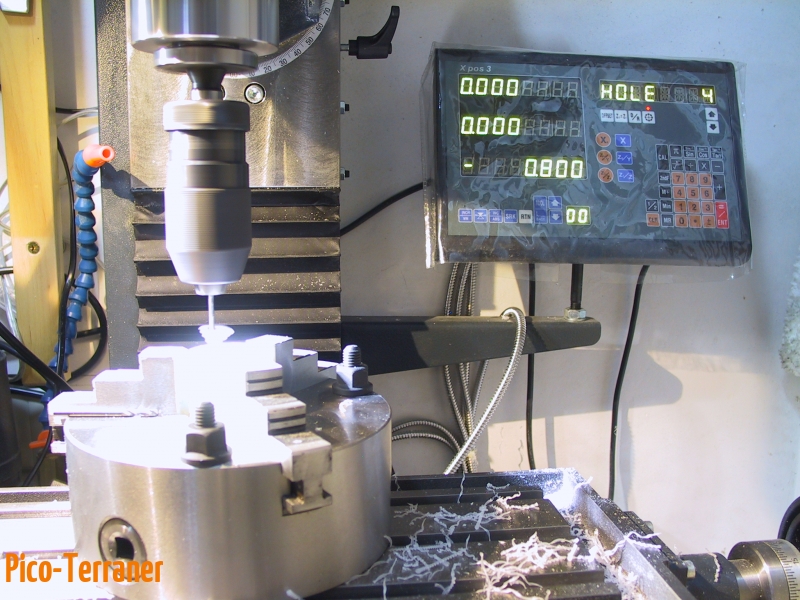

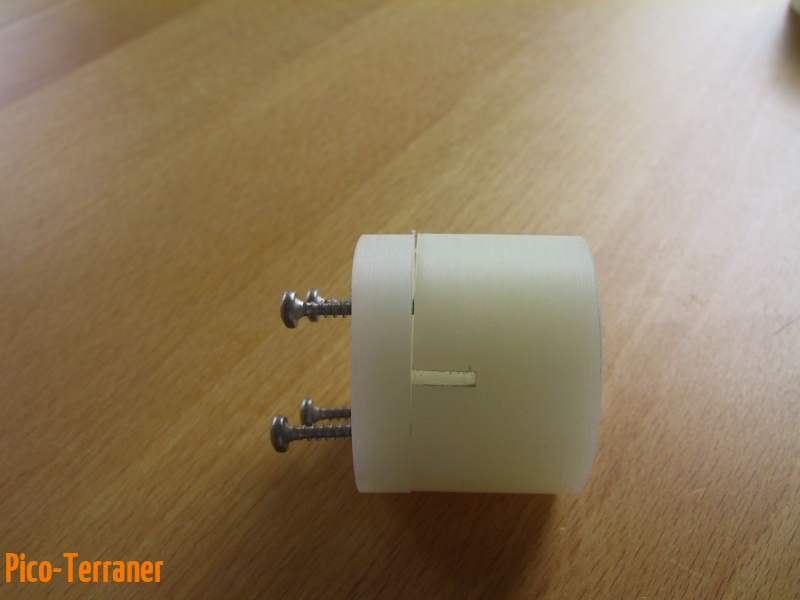

Um die Metallgitter der “Lagerdecke” befestigen zu können, wurde ein Befestigungselement konstruiert. Berücksichtigt wurden Bohrlochabweichung, Maschenanpassung sowie Stapelung der 2-mm-Stahlgitter. Die Befestigungselemente bestehen aus Ober – und Unterteil welche mit 4-Edelstahl-Torx-Schrauben verbunden werden.

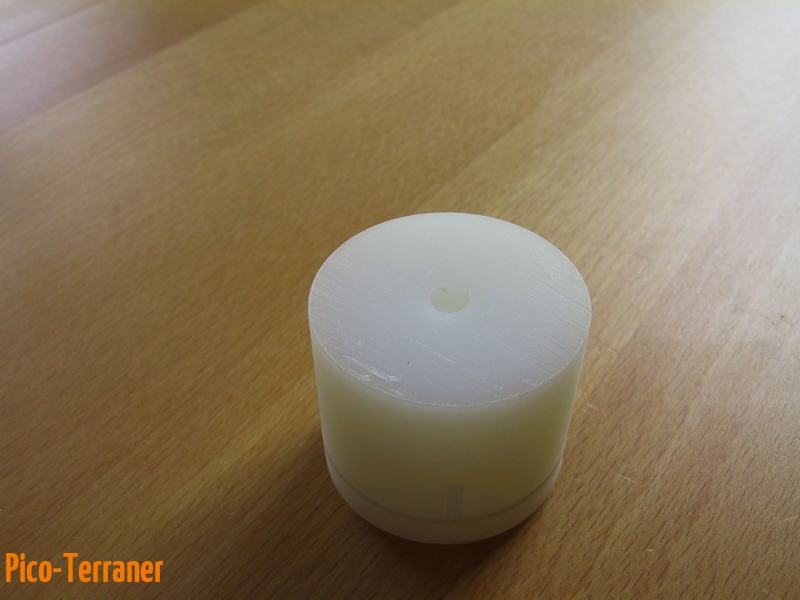

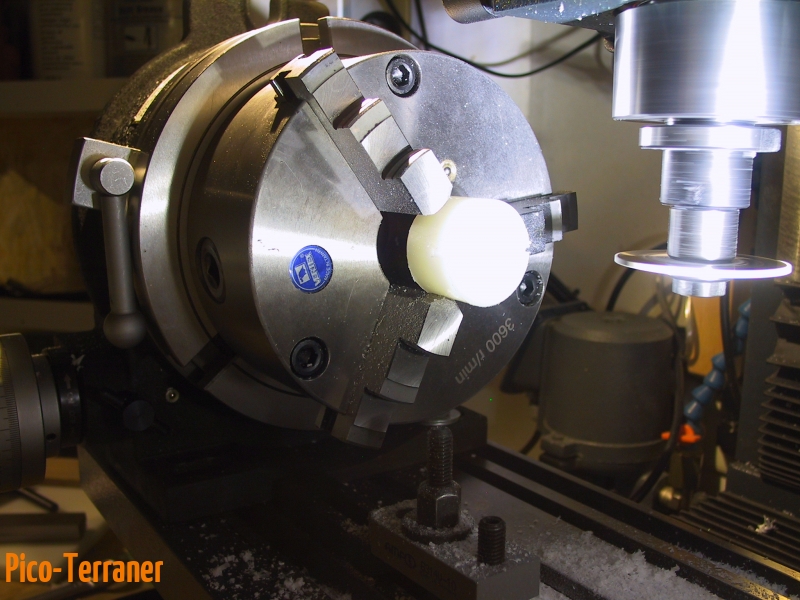

Das Unterteil ist zur Aufnahme des Gitterdrahtes geschlitzt und wird an der Decke befestigt. Nach Aufnahme und Ausrichten der Gitter werden Unterteile des gerade bearbeiteten Gitterbereiches festgezogen und die Deckel aufgeschraubt.

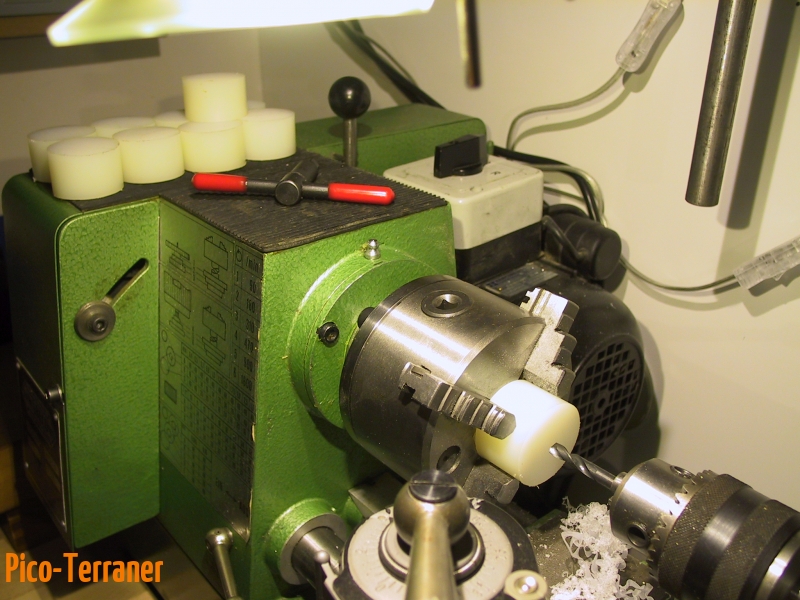

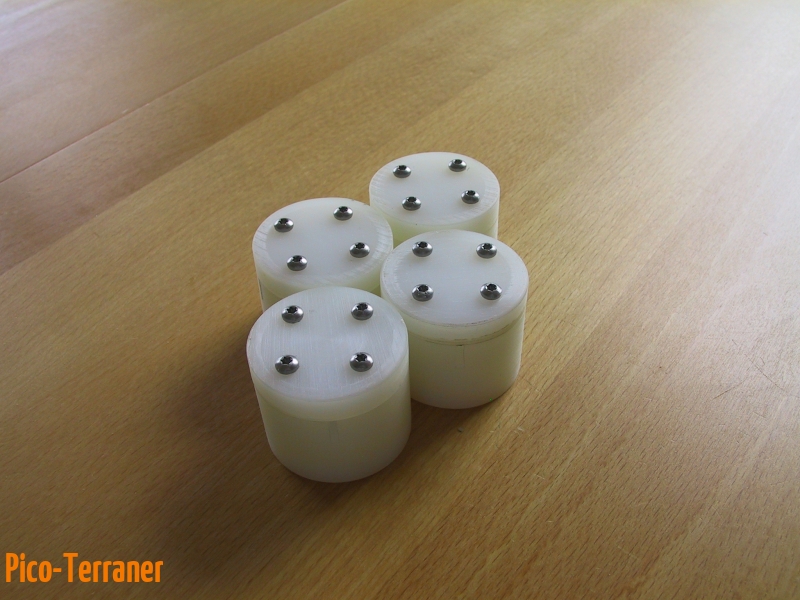

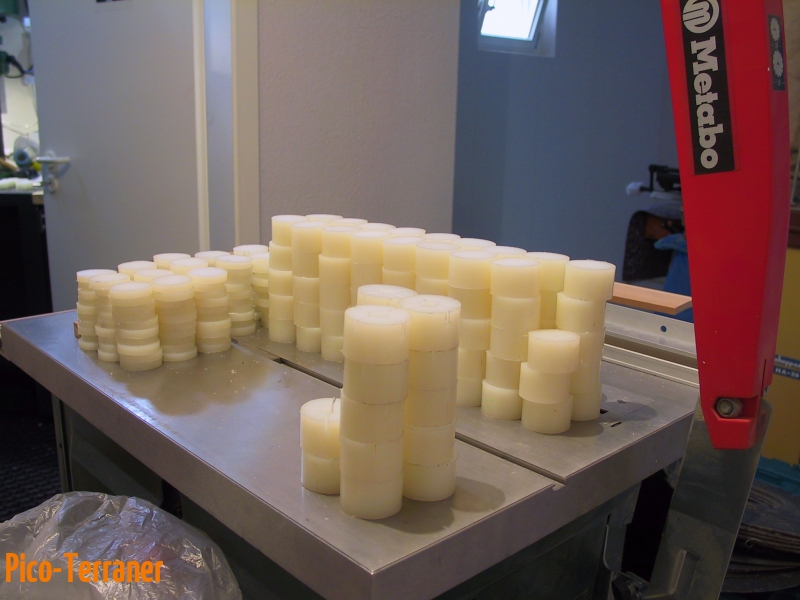

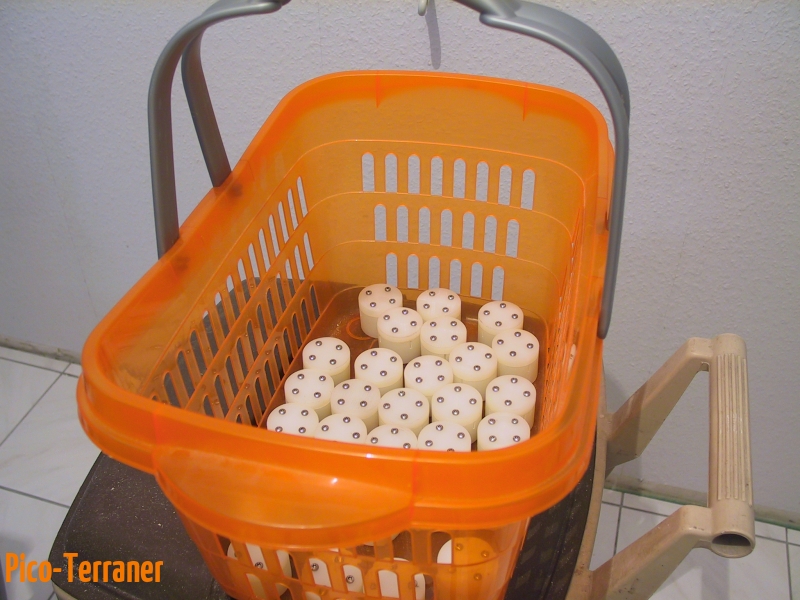

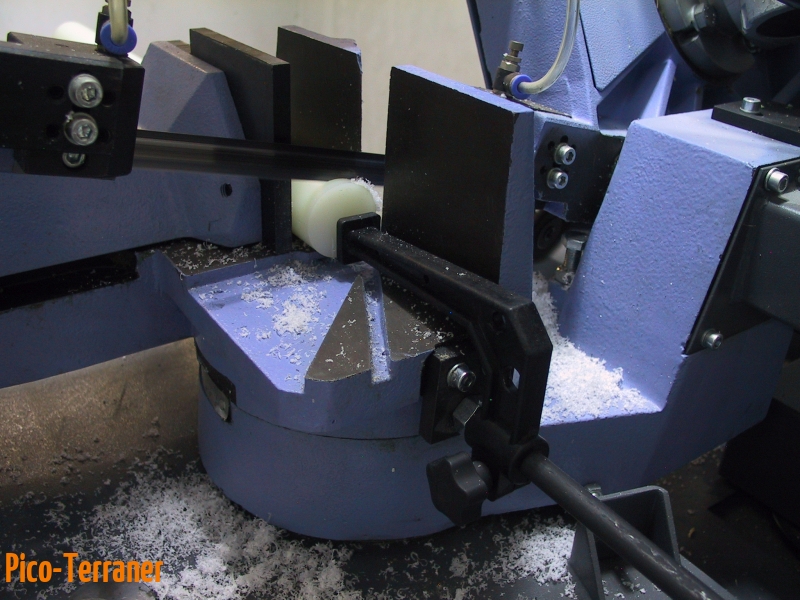

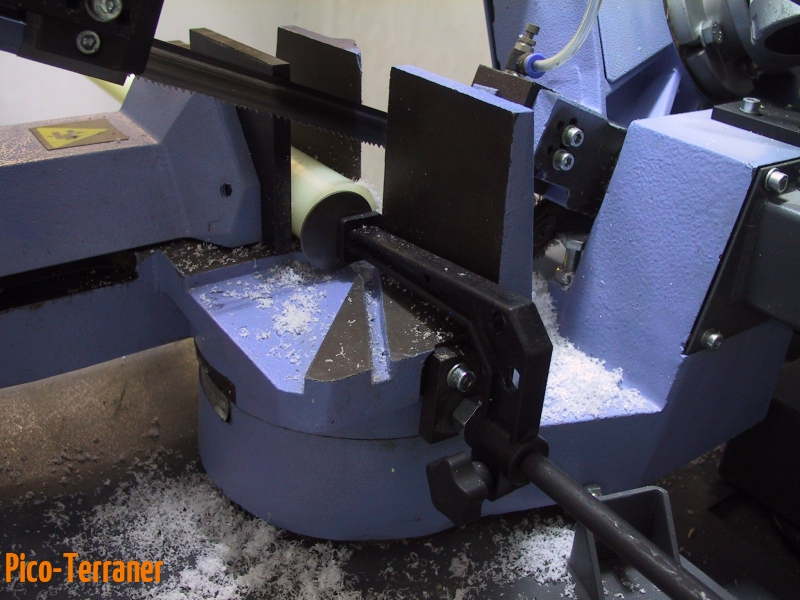

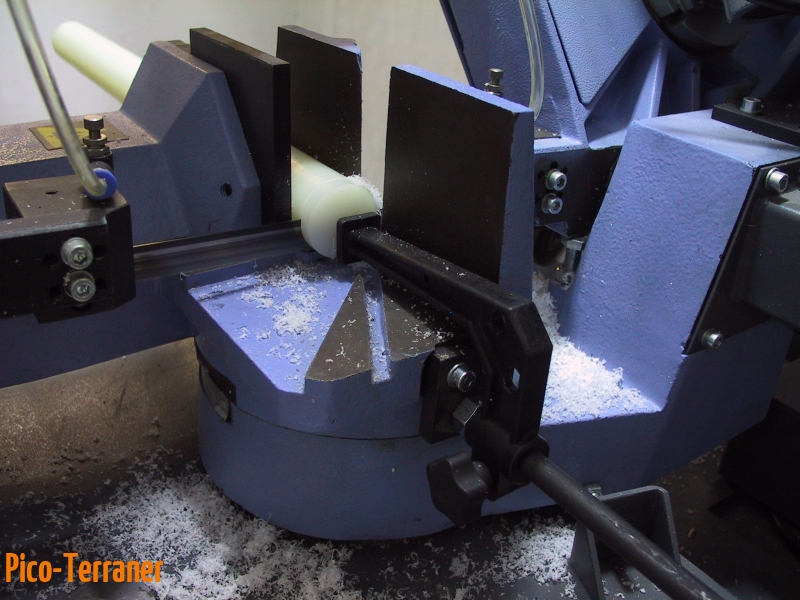

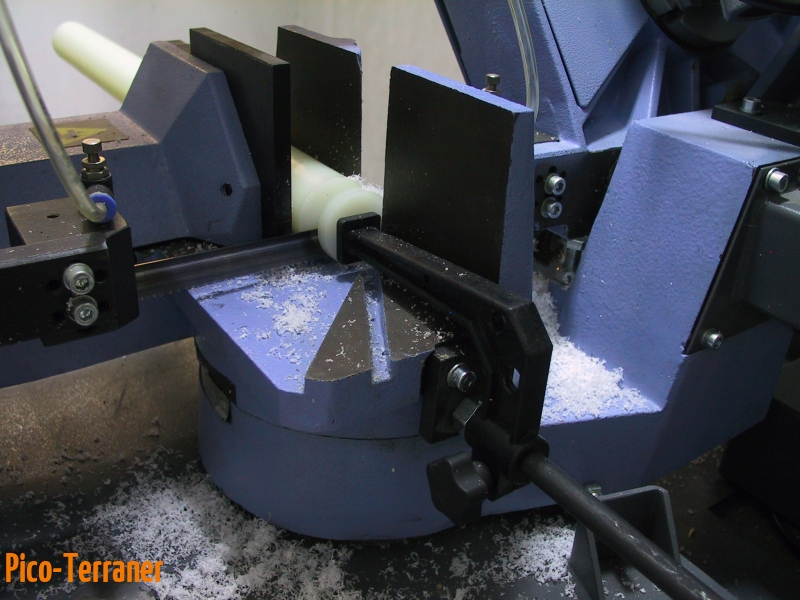

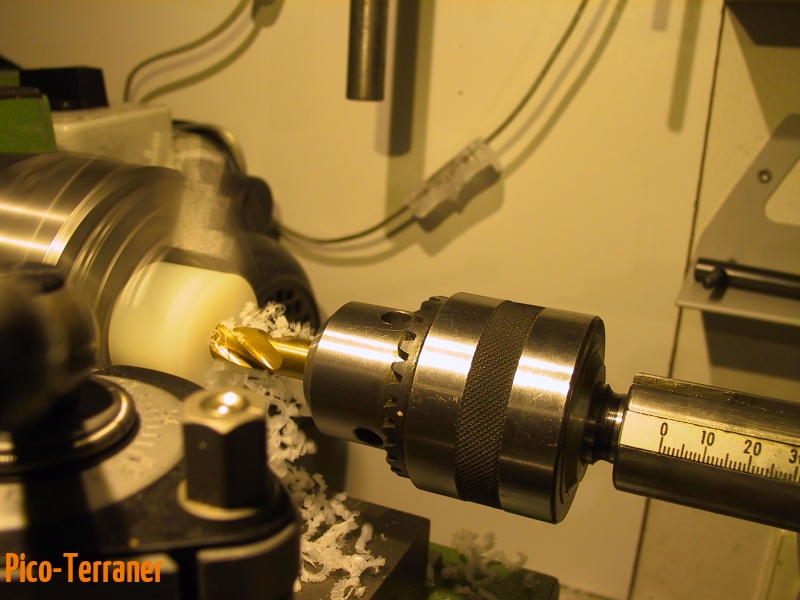

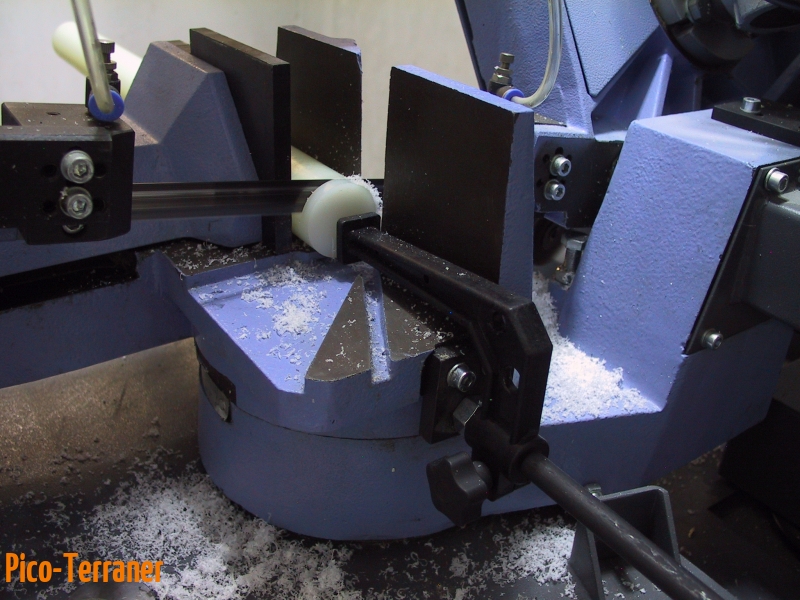

Gefertigt wurden ca. 150 2-teilige Elemente aus PA6-Halbzeug.
Vor der Deckenmontage wurden die Halbzeugbauteile noch mit Schleifgewebe geglättet und die Kanten etwas verrundet.
