Project Title: Spindle Repair Hobby Milling Machine

Project Start: unknown

Project End: closed

War mir schon länger aufgefallen, dass die Spindel meiner Hobbyfräsmaschine bei höheren Drehzahlen “merkwürdige“ Geräusche (Taumeln der Achse) machte.

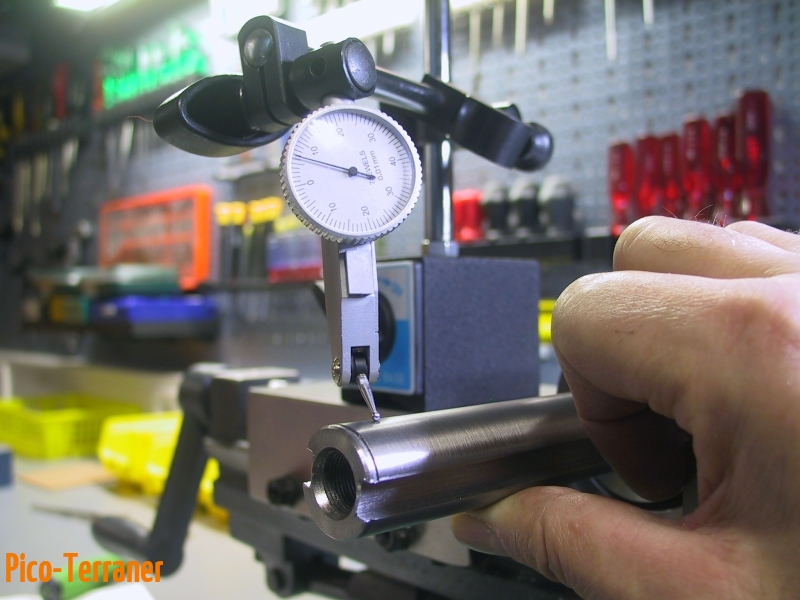

Nachdem ich den MK3-Innenkegel meines Rundtisches mit „manueller“ Unterstützung der Fräse aufgerieben hatte, machte kam es mir so vor, als hätte sich der Effekt verstärkt. Gehäuse wurde geöffnet, Riemenspannung geprüft, war so weit o. k.. Danach Zahnriemen entspannt und radiales Spiel an der Frässpindel festgestellt. Als Spiel beim radialen Kippen der Spindel wurden etwa 6/100 mm gemessen (nicht winkelbereinigt).

Ich dachte, dass die Lager durch das Reiben den Rest bekommen hätten, und habe einen Kostenvoranschlag für die Lager inkl. der NILOS-Ringe eingeholt. Nach Zerlegen der Spindel und Prüfen der Lager konnte ich jedoch keinen „Lagerschaden“ feststellen.

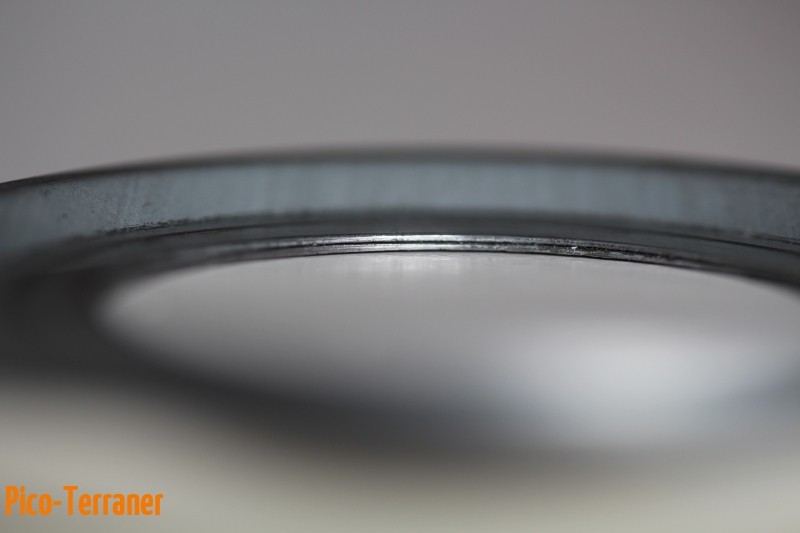

Beim Zusammenbau der Spindel ist mir jedoch aufgefallen, dass eine Einstellung des Lagerspiels mit oberem NILOS-Ring (neuer 7006.AVH) erst mal nicht exakt zu bewerkstelligen war. Beim Zusammenbau ohne obere Lagerabdeckung ließ sich das Lagerspiel jedoch exakt und reproduzierbar einstellen. Aus Neugier habe ich mir daraufhin mal die im Werk verbauten Teile genauer angeschaut und festgestellt, dass für die obere Lagerabdeckung 2 NILOS-Ringe statt 1 NILOS-Ring verbaut wurden.

Da NILOS-Ringe nicht “stapelbar” sind und zwei NILOS-Ringe teurer sind als einer, möchte ich zu gerne wissen, was sich der “Monteu(e)r” dabei gedacht hat.

Möglicherweise hätte eine “andere” Werksmontage die Entstehung des Lagerspiels verhindert.

Es ist anzunehmen das sich die verbauten Lager im Laufe des Betriebs gesetzt haben und dadurch radiales Lagerspiel entstanden ist. Beim Zusammenbau der zerlegten Spindel wurden die Lager in O-Anordnung mit minimaler Vorspannung und jeweils nur 1 NILOS-Ring montiert und wieder in die Maschine eingebaut. Danach erfolgte ein 30-minütiger Einlauftest bis circa 5000 Umdrehungen/Minute. Die Spindel wurde etwas mehr als handwarm; Taumelgeräusche waren bei voller Drehzahl nicht mehr zu hören.

Vielen Dank an Stefan Gotteswinter, der mich als “Fräsen-neu-Einsteiger” mit seinen realistischen Tipps unterstützt hat. Dank dem Forum Bastelstube bei dem es den hilfreichen Beitrag “Montage von Werkzeugspindel von Wabeco F1200” gab.
