20-02 Project DIY Welding Rod and Electrode Storage


Project Title:  DIY Welding Rod and Electrode Storage

Project Start: unknown

Project End: closed




Wie von Schrauben oder anderem Kleinzeug einigen bestimmt bekannt ist, ist es ziemlich nervig und auch teuer, wenn man für jedes gerade benötigte Teil in den Baumarkt fahren, oder eine Bestellung aufgeben muss. Das gilt auch für Elektroden und Schweißstäbe, nur mit dem Unterschied, das bei der Lagerung von Schweißzusatzwerkstoffen, die Themen Korrosion und Haltbarkeit gerade in einem Keller eine bedeutende Rolle spielen.

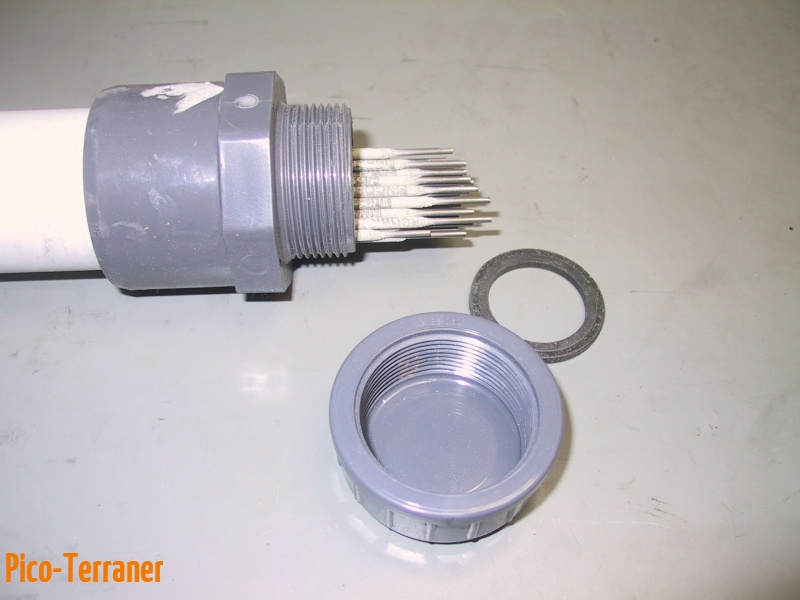

Verwendet wurden Röhren aus selbstlöschendem PVC-Stangenrohr, gemufft, M40 für WIG-Stäbe und M50 für Elektroden. Die Längen wurden entsprechend dem zukünftigen Inhalt angepasst. Um eine luftdichte Lagerung des Röhreninhaltes zu gewährleisten, wurden an den Behälterenden PVC-Klebefittings angeklebt. Am Behälterboden eine PVC-Klebekappe und am Kopf ein PVC-Gewindestück mit Außengewinde.

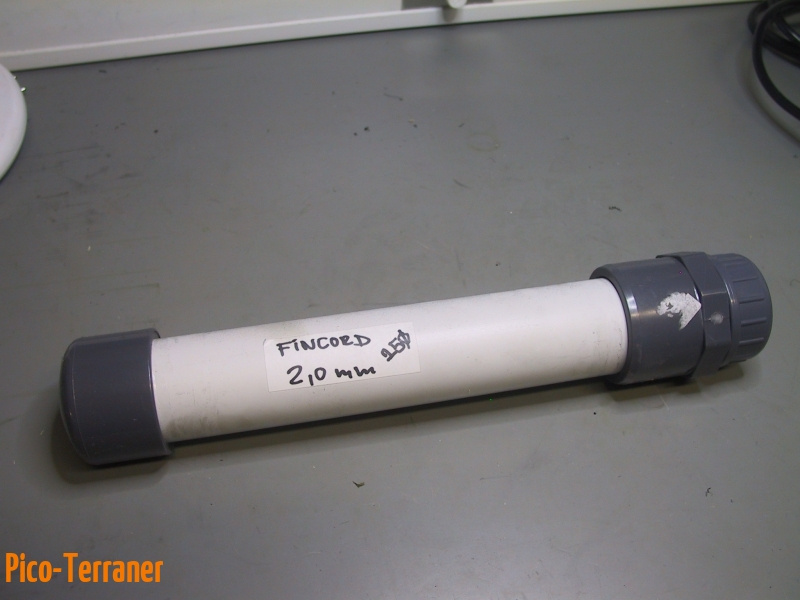

Nach Befüllen der Röhren wurden diese beschriftet und mit einer PVC-Gewindekappe mit Gummidichtung verschlossen.

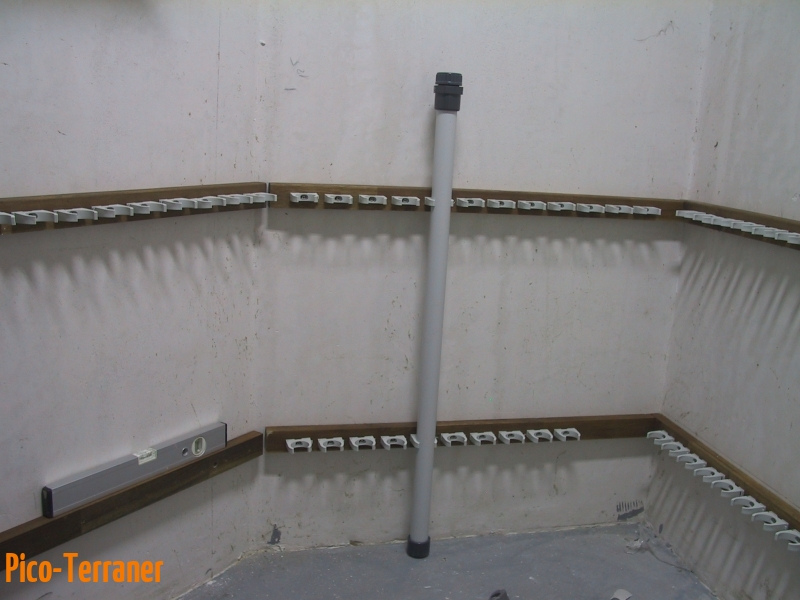

Aus Holzleisten und Rohrschellen wurden Röhrenhalter gebaut, die paarweise an den Wänden befestigt wurden.

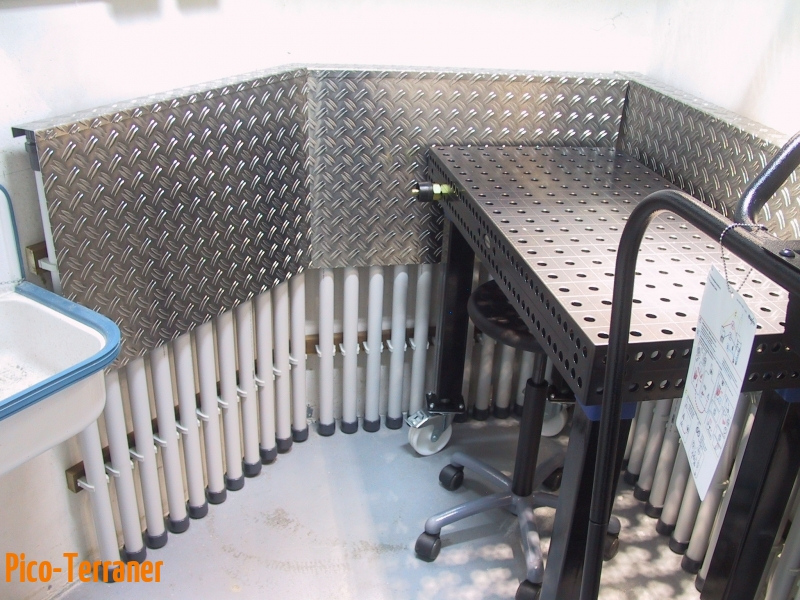

Die Behälter werden jeweils mit zwei Rohrschellen festgehalten und sind zum Schutz gegen Schweißspritzer mit Alublechen abgedeckt.





WIG Schweißstäbe für Aluminiumlegierungen

#1 5000136 Schweißstab SG-AlMg5 1,6 mm 3 kg 3.3556
#2 5000132 Schweißstab SG-AlMg5 2,0 mm 2 kg 3.3556
#3 5000133 Schweißstab SG-AlMg5 2,4 mm 2 kg 3.3556
#4 5000134 Schweißstab SG-AlMg5 3,2 mm 2 kg 3.3556

#5 5000137 Schweißstab SG-AlMg3 1,6 mm 3 kg 3.3536
#6 5000129 Schweißstab SG-AlMg3 2,0 mm 2 kg 3.3536
#7 5000130 Schweißstab SG-AlMg3 2,4 mm 2 kg 3.3536
#8 5000116 Schweißstab SG-AlMg3 3,2 mm 2 kg 3.3536

#9 5000140 Schweißstab SG-AlSi5 1,6 mm 2 kg 3.2245
#10 5000118 Schweißstab SG-AlSi5 2,0 mm 2 kg 3.2245
#11 5000135 Schweißstab SG-AlSi5 2,4 mm 2 kg 3.2245
#12 5000121 Schweißstab SG-AlSi5 3,2 mm 2 kg 3.2245

#13 5000137 Schweißstab SG-AlMg4.5Mn 1,6 mm 1 kg 3.3548
#14 5000129 Schweißstab SG-AlMg4.5Mn 2,0 mm 1 kg 3.3548
#15 5000130 Schweißstab SG-AlMg4.5Mn 2,4 mm 1 kg 3.3548
#16 5000116 Schweißstab SG-AlMg4.5Mn 3,2 mm 1 kg 3.3548



WIG Schweißstäbe für unlegierte Stähle

#17 6100086 Schweißstab WSG 2 1,6 mm 3 kg 1.5125
#18 6100087 Schweißstab WSG 2 2,0 mm 3 kg 1.5125
#19 6100088 Schweißstab WSG 2 2,4 mm 3 kg 1.5125
#20 6100089 Schweißstab WSG 2 3,0 mm 3 kg 1.5125



WIG Schweißstäbe für hochlegierte Stähle (warmfest)

#21 6100011 Schweißstab 1,0 mm 1kg 1.4337
#22 6100012 Schweißstab 1,6 mm 1kg 1.4337
#23 6100013 Schweißstab 2,0 mm 1kg 1.4337
#24 6100014 Schweißstab 2,4 mm 1kg 1.4337
#25 6100015 Schweißstab 3,2 mm 1kg 1.4337



WIG Schweißstäbe für hochlegierte Stähle (nicht rostend)

#26 5000107 Schweißstab 1,0 mm 1kg 1.4370
#27 5000108 Schweißstab 1,6 mm 1kg 1.4370
#28 5000109 Schweißstab 2,0 mm 1kg 1.4370
#29 5000110 Schweißstab 2,4 mm 1kg 1.4370
#30 5000213 Schweißstab 3,2 mm 1kg 1.4370

#31 5000179 Schweißstab 1,0 mm 1kg 1.4316
#32 5000172 Schweißstab 1,6 mm 1kg 1.4316
#33 5000173 Schweißstab 2,0 mm 1kg 1.4316
#34 5000211 Schweißstab 2,4 mm 1kg 1.4316
#35 5000212 Schweißstab 3,2 mm 1kg 1.4316



WIG Schweißstäbe für hochlegierte Stähle (Duplex)

#36 6100039 Schweißstab CuAl 8 1,6 mm 1 kg 2.0921
#37 6100040 Schweißstab CuAl 8 2,0 mm 1 kg 2.0921
#38 6100040 Schweißstab CuAl 8 3,0 mm 1 kg 2.0921
#39 6100049 Schweißstab CuSn6 1,6 mm 1 kg 2.1022
#40 6100050 Schweißstab CuSn6 2,0 mm 1 kg 2.1022
#41 6100051 Schweißstab CuSn6 3,0 mm 1 kg 2.1022



Elektroden für unlegierten/niedrigierten Stahl

Stabelektrode Fincord 1,6x250mm (VE=220)
Stabelektrode Fincord 2,0x250mm (VE=170)
Stabelektrode Fincord 2,0x350mm (VE=340)
Stabelektrode Fincord 2,5x350mm (VE=210)
Stabelektrode Fincord 3,2x350mm (VE=125)



Elektroden für Gusseisen

Oerlikon Elektrode SUPERFONTE NI, Ø 2,5x350mm
