ject Title: Harman Kardon HK680 Repair
Project Start: 01.12.2017
Project End: 16.01.2018
01.12.2017 CD anhören nicht möglich, auch nicht mit Kopfhörer. Am HK680 sind 3 Geräte angeschlossen:
Tapedeck (Tape1)
CD-Player (CD)
Tuner (TUNER)
POWER-ON – kein Signal der 3 angeschlossenen Geräte gelangt an die Boxen bzw. den Headphone-Anschluss. Am Headphone-Anschluss des Tapedecks sind jedoch die CD/TUNER-Signale zu hören. Am Headphone-Anschluss des CD-Players sind keine Tapedeck- bzw. Signal bzw. Tunersignale zu hören.

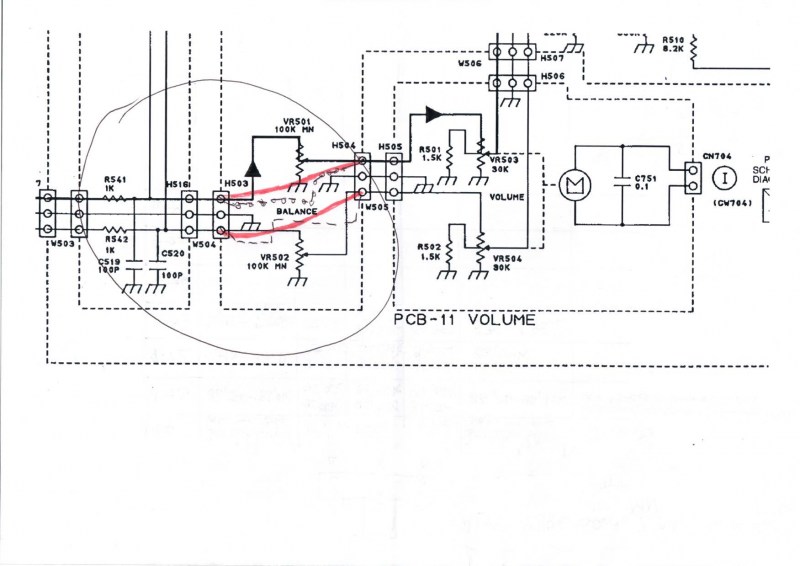

02.12.2017 Internetrecherche, Servicemanual als Download verfügbar (mit Schaltplänen).

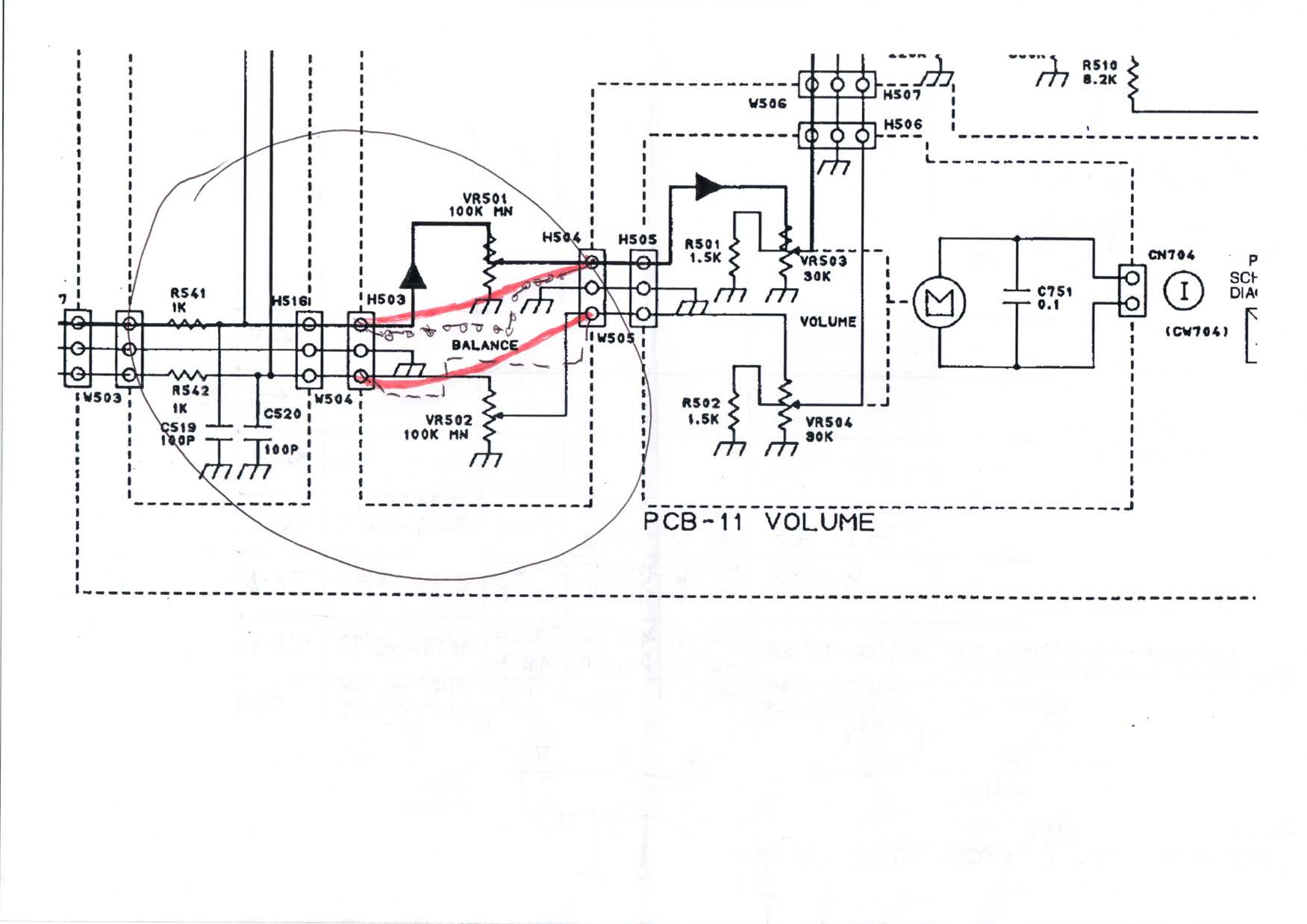

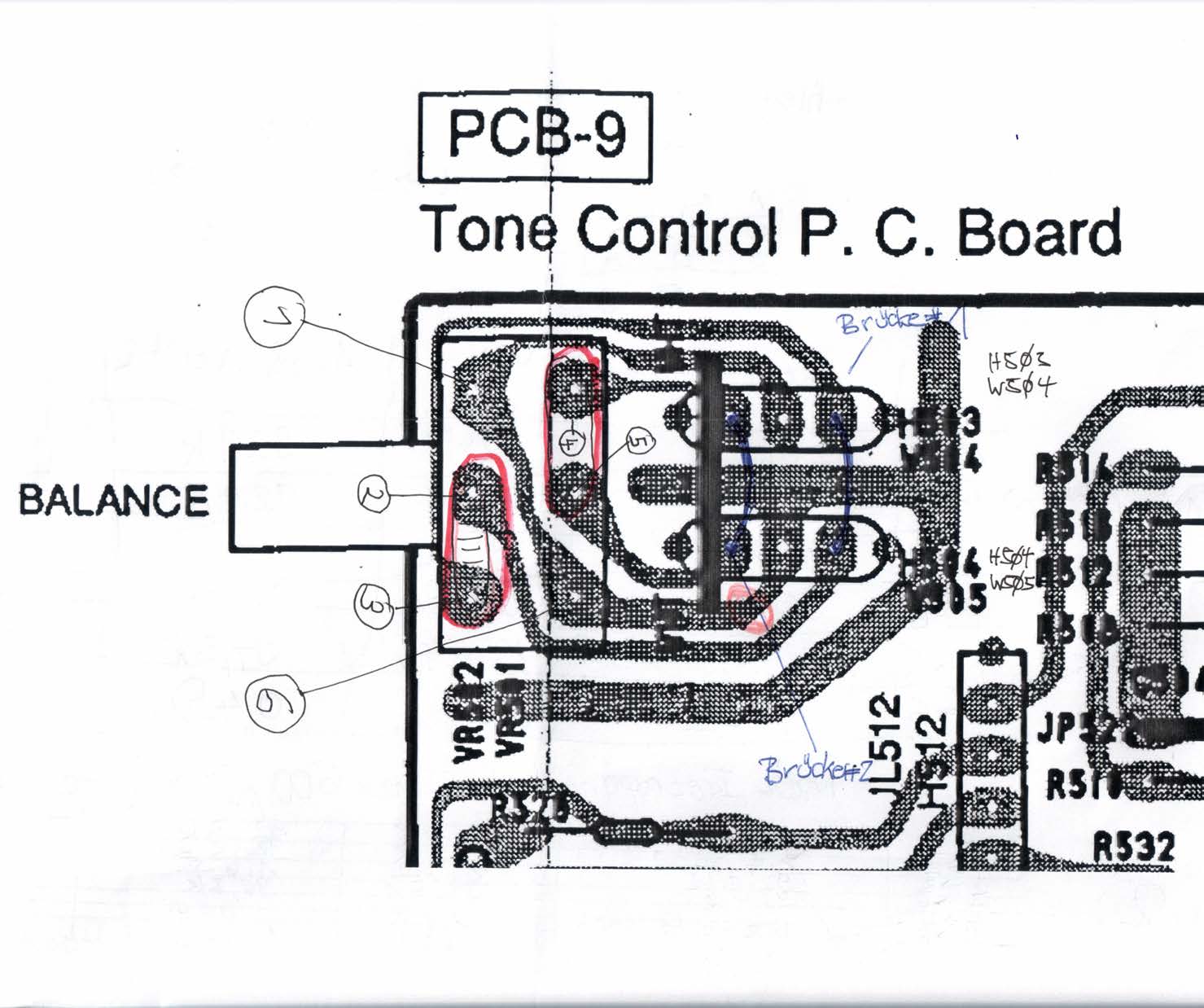

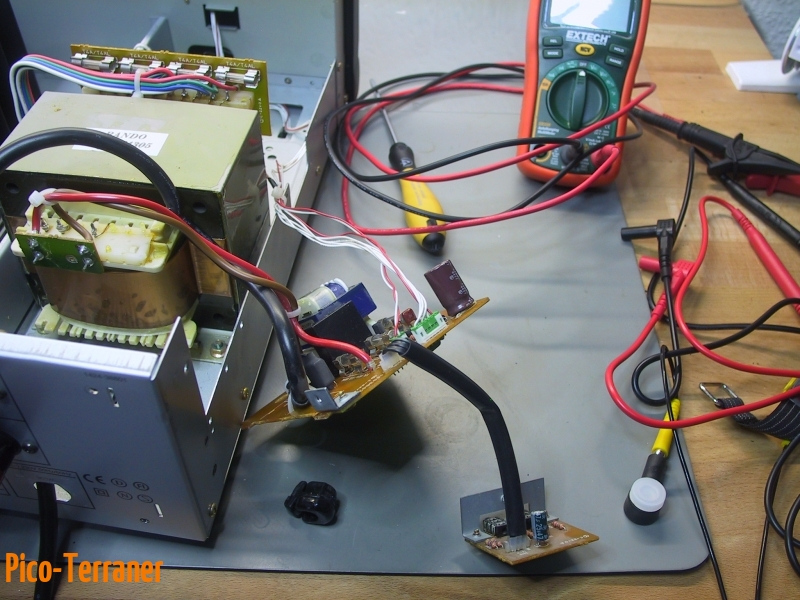

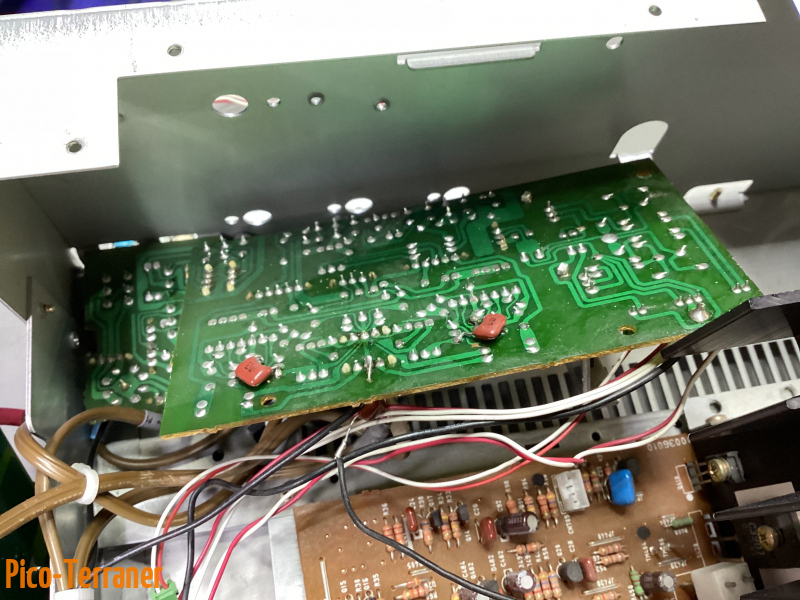

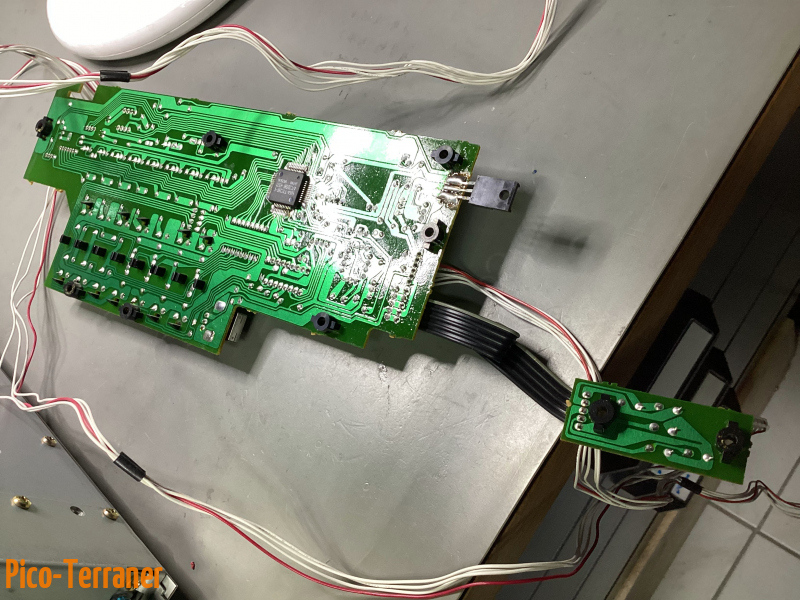

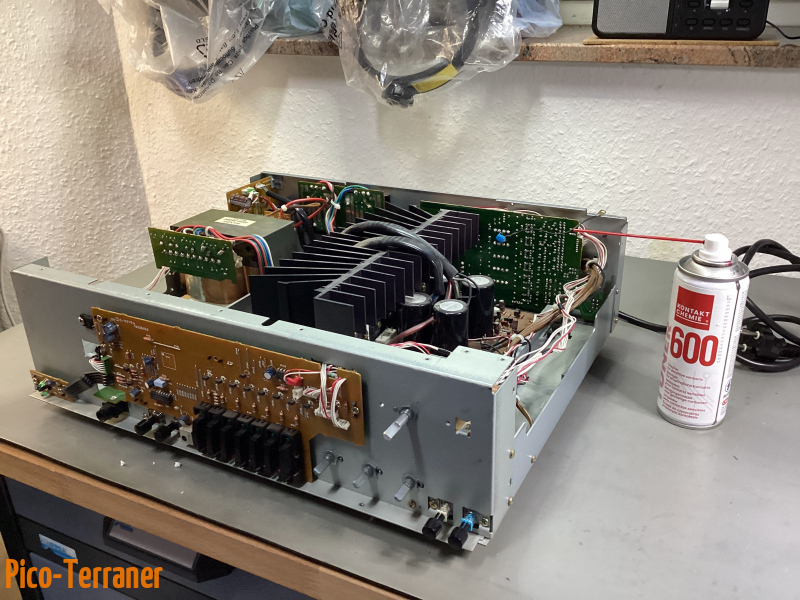

15.01.2018 Chassis geöffnet. Sicherungen F1 bis F7 überprüft. PCB-5 (Powersupply) ausgebaut. Relais RL1 überprüft und Kontakte gereinigt.

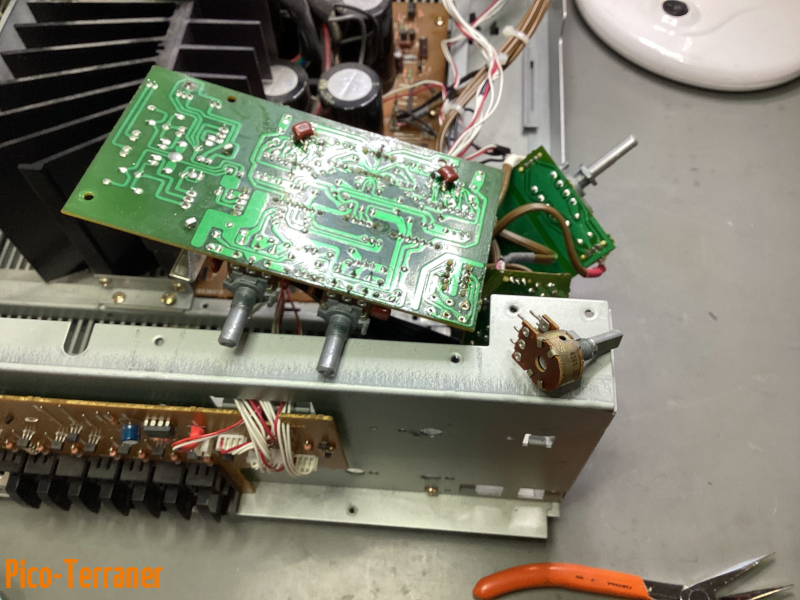

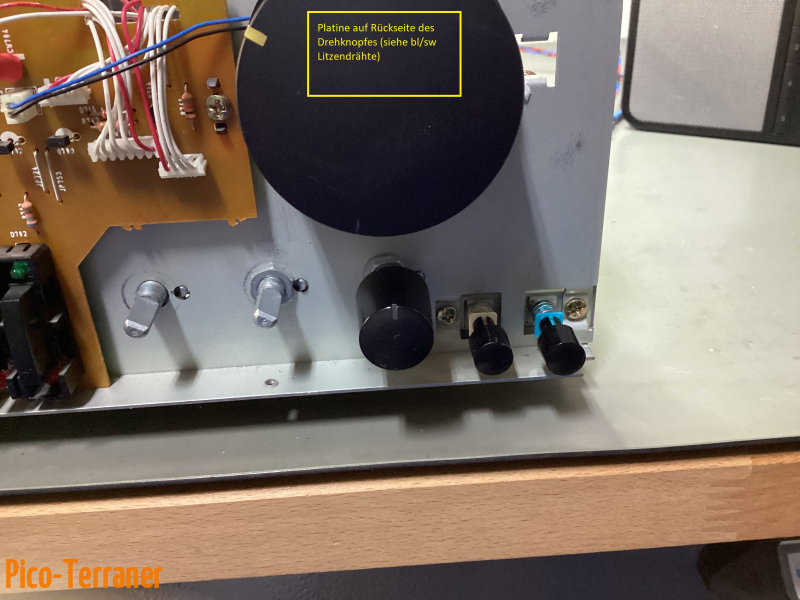

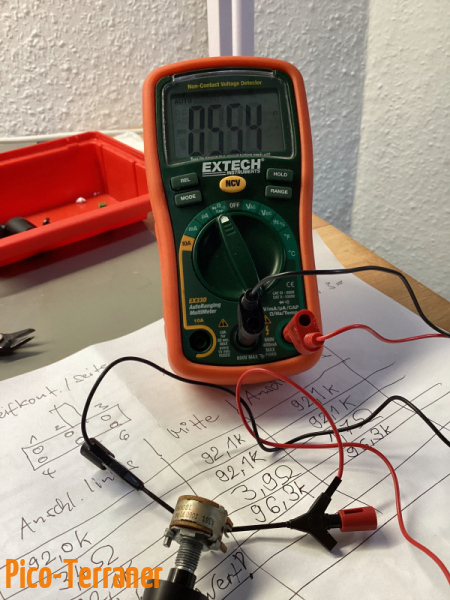

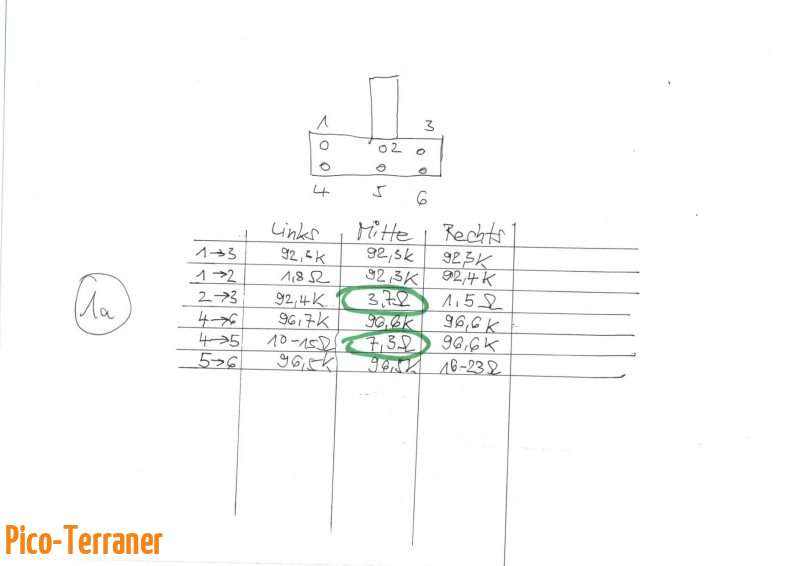

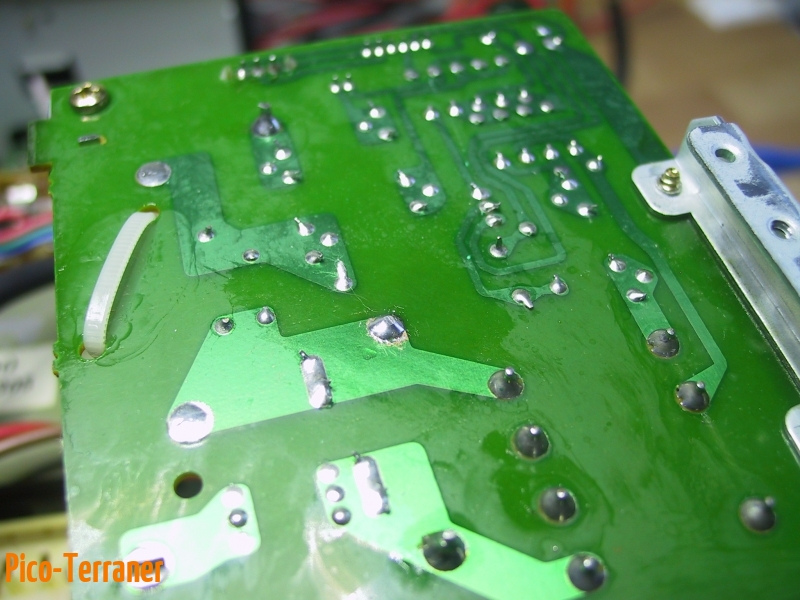

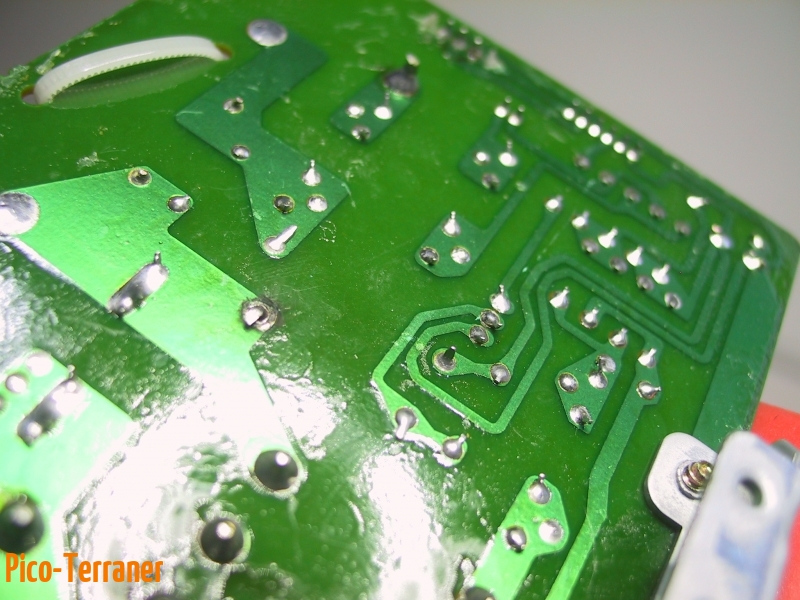

16.01.2018 Keine Netzspannung an LCN1/LCN2. Kaum zu glauben aber wahr, ein Kontaktpin des funktionierenden Relais RL1 war nur umgebogen und nicht verlötet. Ich nehme an, dass sich der Kontakt zwischen Relaispin und Leiterbahn durch Alterung des Platinenschutzlackes gelöst hat. Für mich erstaunlich, dass diese “Starkstromverbindung” weit 20 über Jahre funktioniert hat.
