Pico-Terraners Hobby Workshop Lighting

19 Photos

Project Title: Pico-Terraners Hobby Workshop Lighting

Project Start: 01.01.2015
Project End: 15.07.2015
Project-Update#1: 24.07.2026

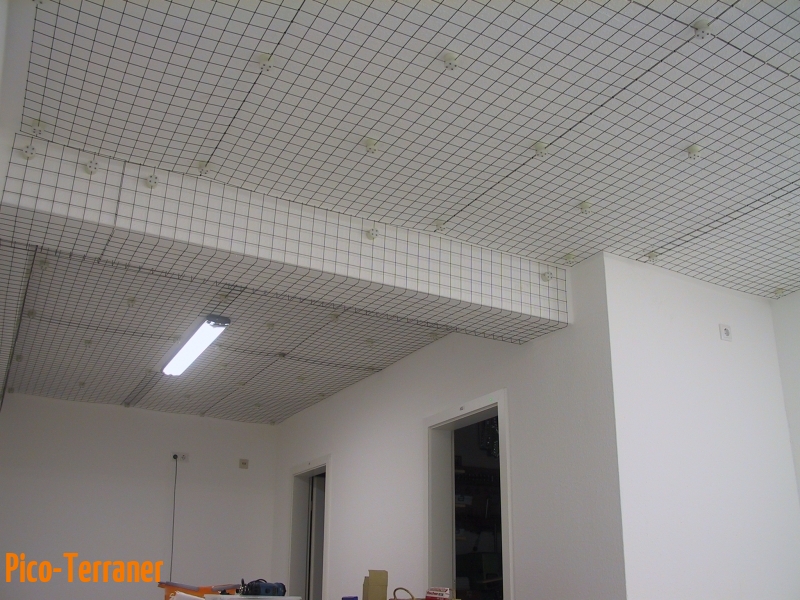

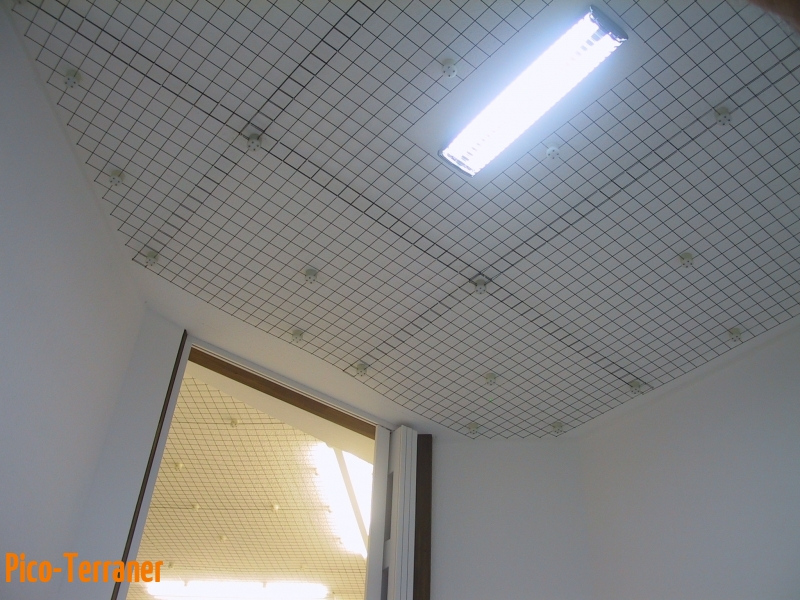

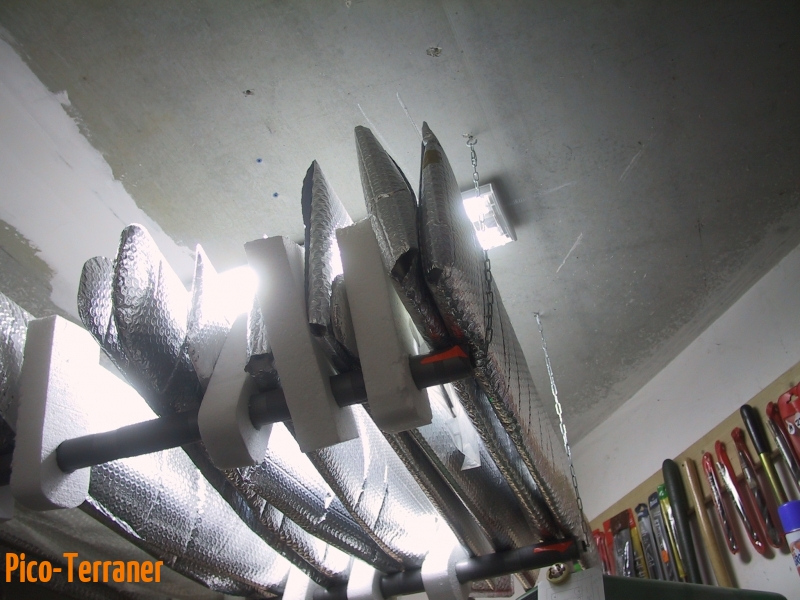

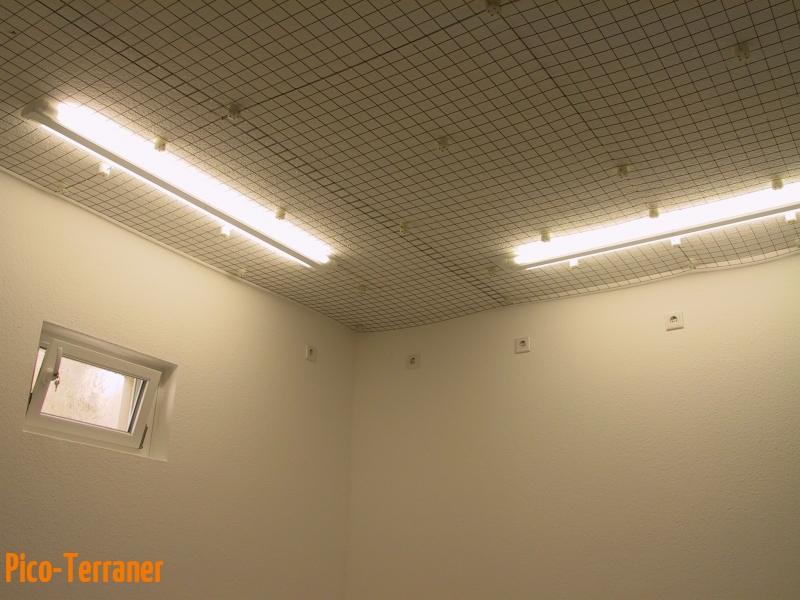

Wegen der an der Gitterdecke aufgehängten Gegenstände und der damit verbundenen Abschattungen wurden unter allen Hängeschränken einzeln schaltbare LED-Leuchten installiert. Die vorhandenen Deckenleuchten wurden teilweise auf LED umgerüstet. Zusätzlich sind noch verschiedene Arbeitsleuchten vorhanden, die bei Bedarf zugeschaltet werden können.

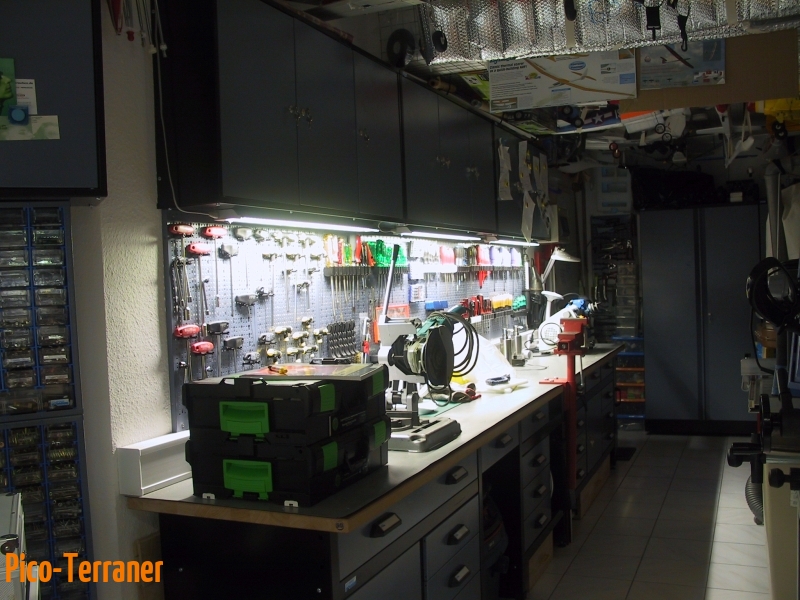

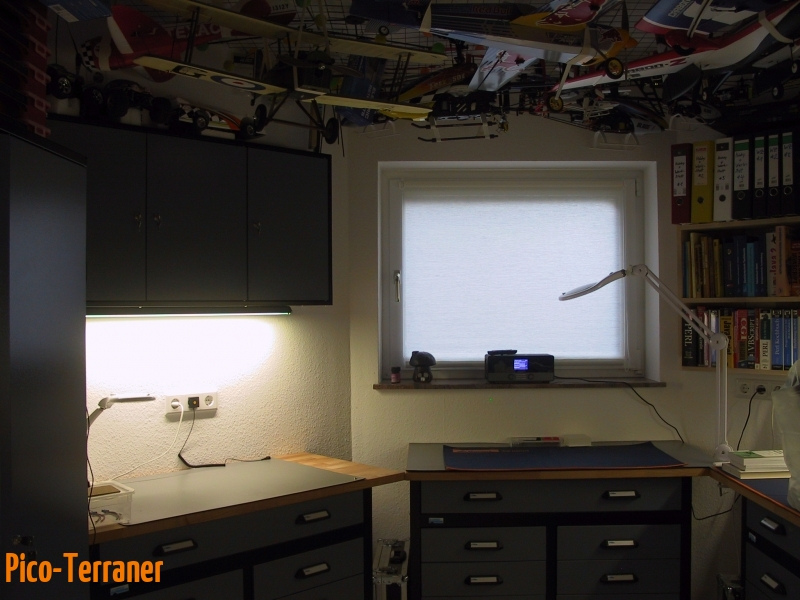

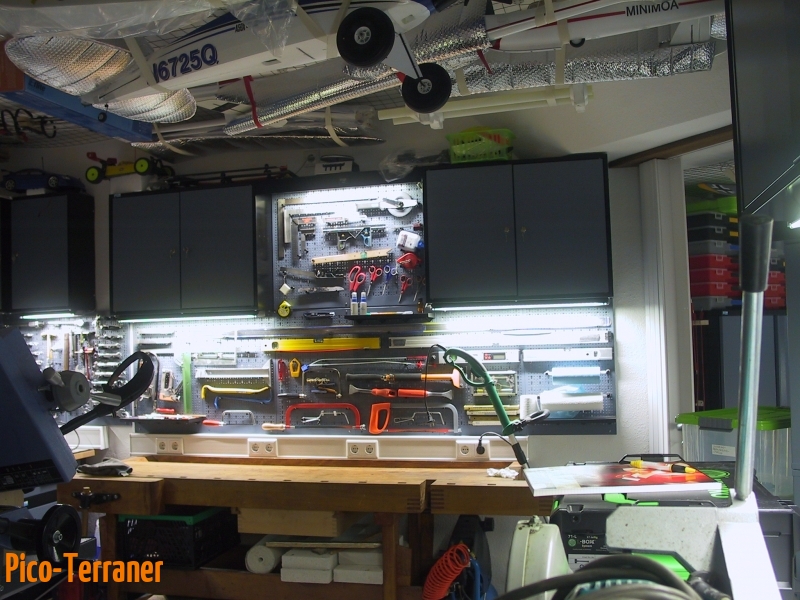

Werkbankbereich 1:

1 umgerüstete Deckenleuchte mit 2 LED-Lampenröhren (150 cm, 22 Watt, 2200 lm, 4000 k Neutralweiß)

3 LED-Unterbau-Schwenkleuchten (900 mm, 9 Watt, 850 lm, 4000 K Neutralweiß)

1 LED-Lupenleuchte Ø 100 mm (5W, 6400 K Kaltweiß)
1 LED-Lupenleuchte Ø 125 mm (6W, 6400 K Kaltweiß)

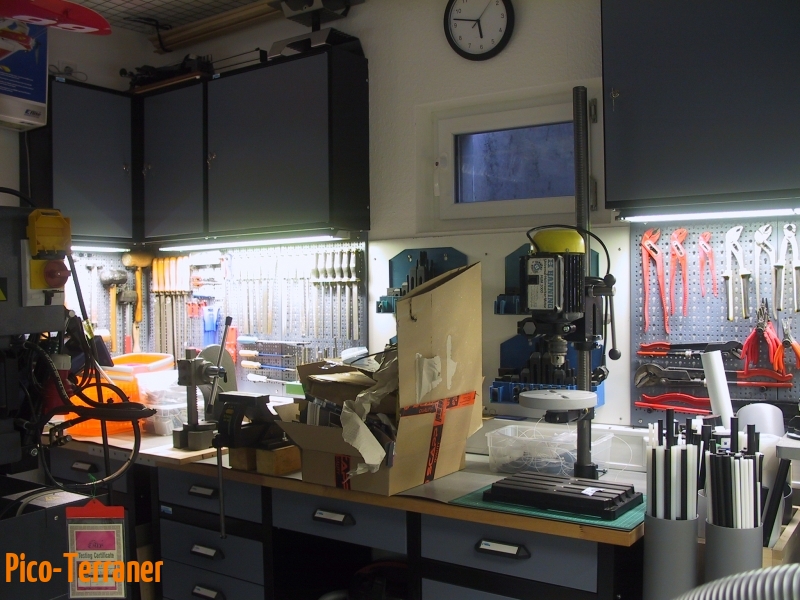

Werkbankbereich 2 & 3:

2 umgerüstete Deckenleuchten mit jeweils 2 LED-Lampenröhren (150 cm, 22 Watt, 2200 lm, 4000 K Neutralweiß)

Werkbankbereich 2:

2 LED-Unterbau-Schwenkleuchten (350 mm, 4 Watt, 330 lm, 4000 K Neutralweiß)
2 LED-Unterbau-Schwenkleuchten (900 mm, 9 Watt, 850 lm, 4000 K Neutralweiß)

2 LED-Arbeitsleuchten IKEA JANSJÖ (2 Watt, 88 lm, 3000 K Warmweiß)

Werkbankbereich 3:

1 LED-Unterbau-Schwenkleuchte (580 mm, 5,4 Watt, 500 lm, 4000 K Neutralweiß)
2 LED-Unterbau-Schwenkleuchten (770 mm, 7,2 Watt, 660 lm, 4000 K Neutralweiß)

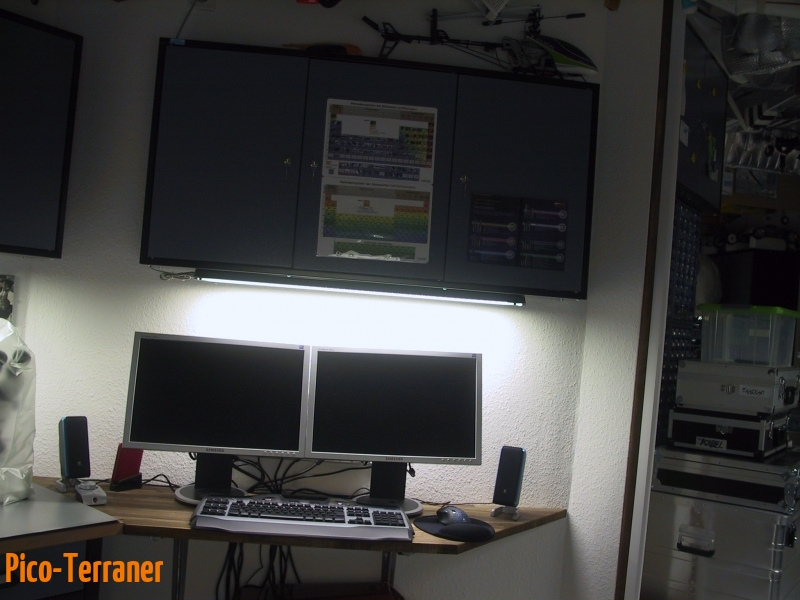

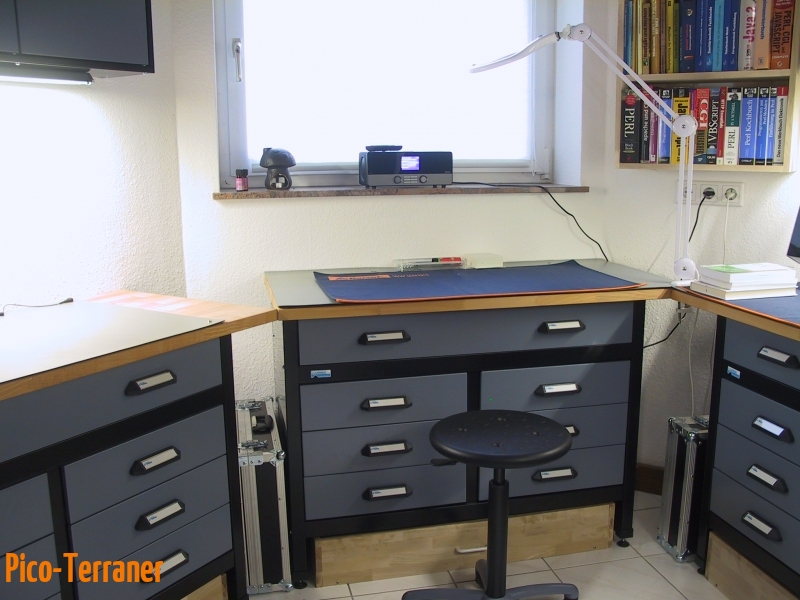

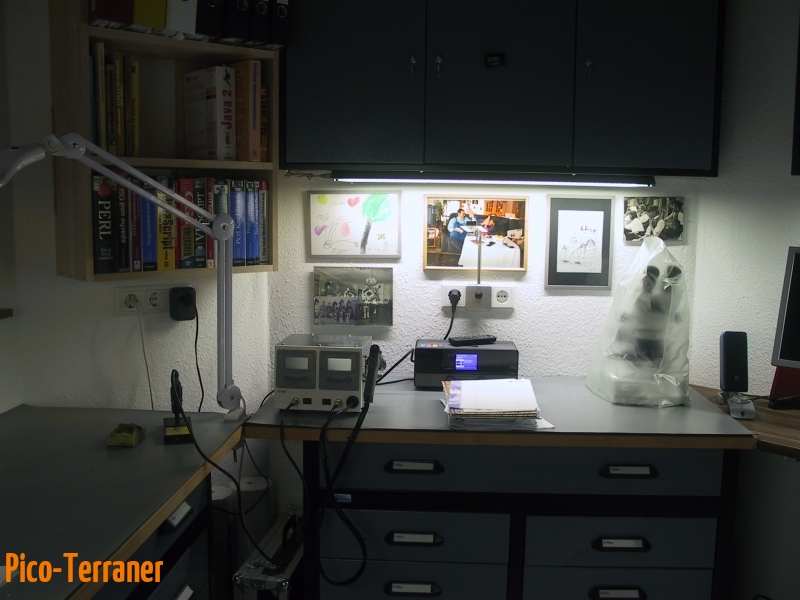

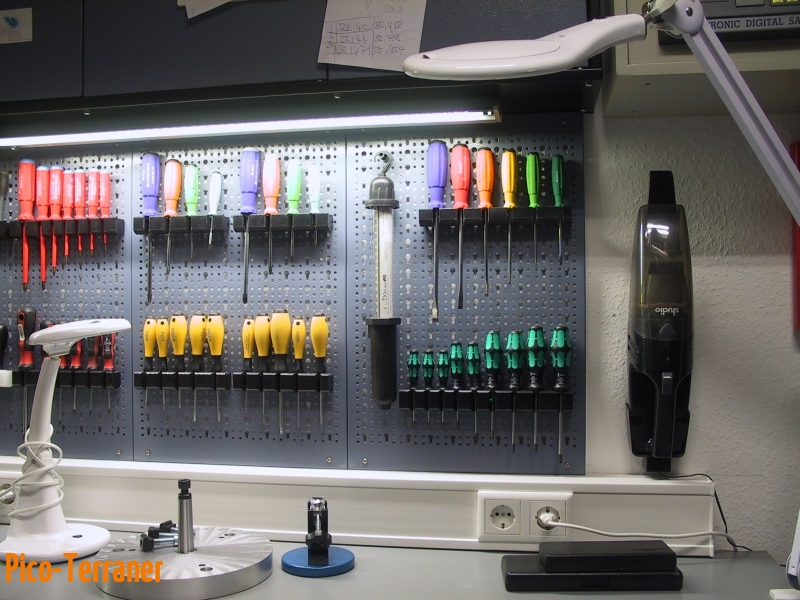

Elektronik/Messplatz/Office:

1 Deckenleuchte mit 2 NEON-Lampenröhren (59 cm, 18 Watt, 1300 lm, 8000 K Kaltweiß)

Elektronik/Messplatz/Office 1:

1 LED-Unterbau-Schwenkleuchte (900 mm, 9 Watt, 850 lm, 4000 K Neutralweiß)

Elektronik/Messplatz/Office 2:

1 LED-Lupenleuchte Ø 100 mm (5W, 6400 K Kaltweiß)
1 LED-Lupenleuchte Ø 125 mm (6W, 6400 K Kaltweiß)

Elektronik/Messplatz/Office 3:

1 LED-Unterbau-Schwenkleuchte (900 mm, 9 Watt, 850 lm, 4000 K Neutralweiß)

Elektronik/Messplatz/Office 4:

1 LED-Unterbau-Schwenkleuchte (900 mm, 9 Watt, 850 lm, 4000 K Neutralweiß)

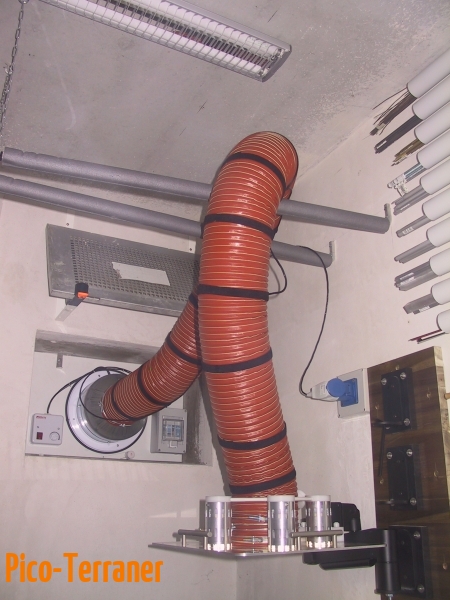

Fügen:

1 Deckenleuchte mit 2 NEON-Lampenröhren (59 cm, 18 Watt, 1300 lm, 8000 K Kaltweiß)
1 Düsenplatte mit 5 LED SUPERSTAR PAR16 35 36° 3.5Watt ( 840-GU10, dimmbar, 17,5 Watt, 1150 lm, 4000 K Neutralweiß)

Drehen/Bohren/Fräsen:

1 Deckenleuchte mit 2 NEON-Lampenröhren (59 cm, 18 Watt, 1300 lm, 8000 K Kaltweiß)

Drehen:

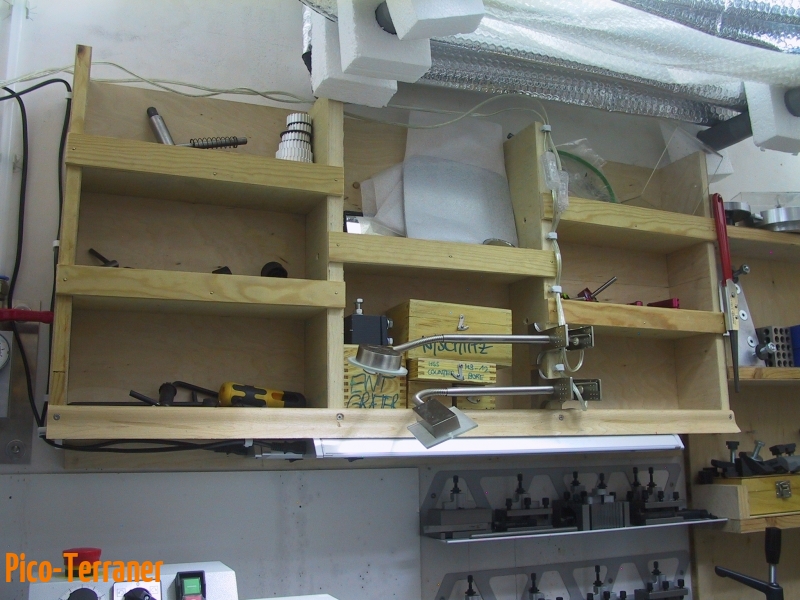

3 LED-Unterbau-Schwenkleuchten (558 mm, 10,5 Watt, 440 lm, 4000 K Neutralweiß)
2 CASALUX LED-Klemmleuchten (5,4 Watt, 350 lm, 3000 K Warmweiß)

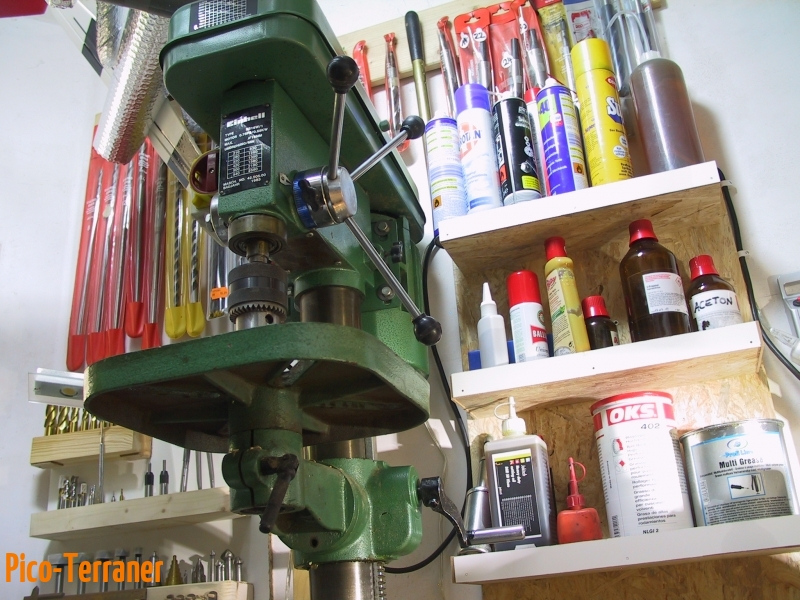

Bohren:

1 CASALUX LED-Klemmleuchte (5,4 Watt, 350 lm, 3000 K Warmweiß)

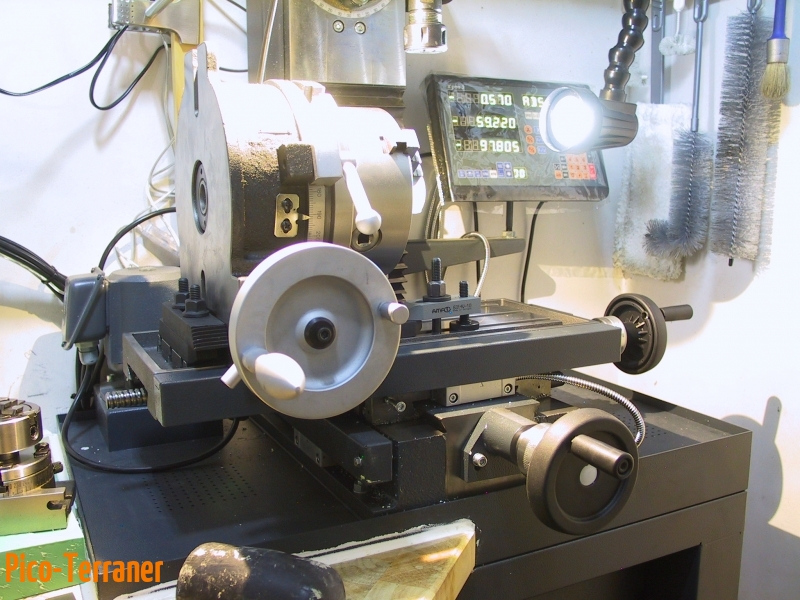

Fräsen:

1 Wabeco LED-Maschinenleuchte (6 Watt, 380 lm, Warmweiß)

1 CASALUX LED-Klemmleuchte (5,4 Watt, 350 lm, 3000 K Warmweiß)

Für alle Werkstattbereiche:

1 mobile LED-Arbeitsleuchte IKEA JANSJÖ mit Magnetfuß (2 Watt, 88 lm, 3000 K Warmweiß)

Fazit:
Für normale Arbeiten ist die Werkstattbeleuchtung so weit o. k., für die Verarbeitung von Farben im Werkbankbereich ist sie allerdings nicht ausreichend geeignet (Leuchtmittelqualität/CRI).

Project-Update#1: 24.07.2026
Von den insgesamt 16 installierten LED-Unterbau-Schwenkleuchten sind 13 (gleicher Hersteller mit unterschiedlichen Längen) teilweise mit störanfälligen Bauteilen ausgestattet. Es mussten bereits einige Wippschalter ausgetauscht und 2 LED-Treiberplatinen repariert werden. Bei den Platinen-Reparaturen wurden eine 10-Ohm-Sicherung/Fusible Resistor und 2 LED-Treiber-Chips CL1502 mit den dazugehörigen Pufferkondensatoren (Pin 3/4) ausgetauscht (da in der Krabbelkiste keine SMD-Kondensatoren der verbauten Baureihe 1206 vorhanden waren, wurden 2 Kondensatoren der Baureihe 805 (1 μF/25 Volt) als Ersatz verwendet).
