Project Title: 1-02 Project DIY Custom Welding Cart’s
Project Start: 22.08.2017
Project End: 19.12.2017
Project Update#1: 14.08.2026

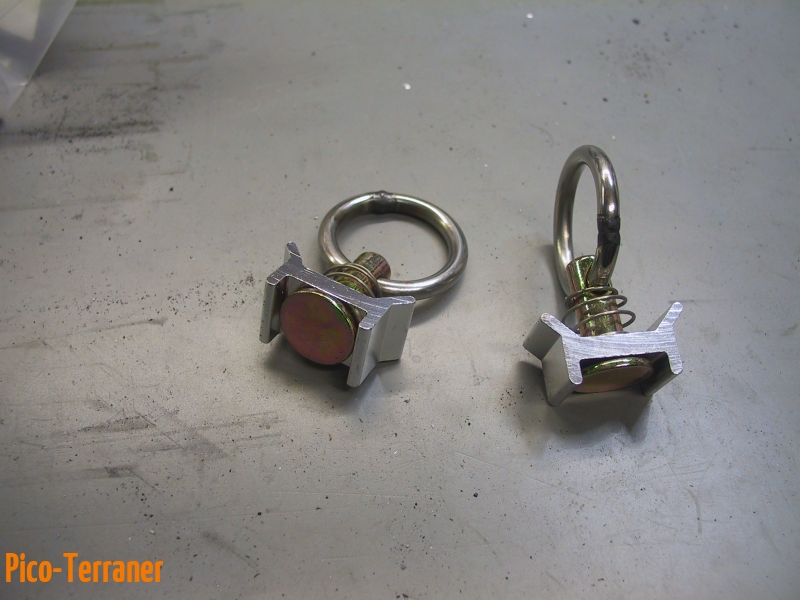

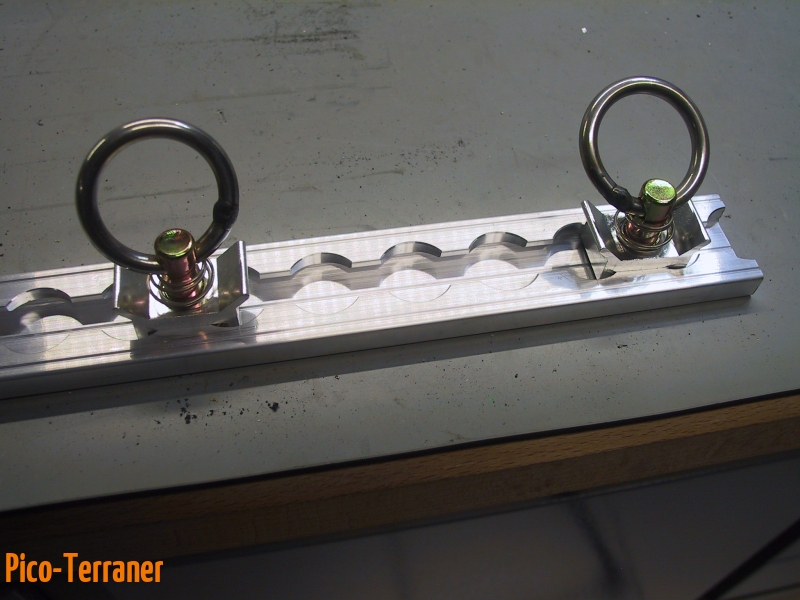

Um Stromquellen und Gasflaschen “mobil” am Schweißplatz unterzubringen, habe ich für mein Schweißer-Equipment zwei spezielle Welding-Carts gebaut. Plan war, stabile, nicht so kippelige, dafür aber sehr wendige Carts zu bauen, auf denen die Geräte “gesichert” werden können. Jedes Cart sollte 2 Geräte aufnehmen können und es sollten unterschiedliche Flaschenformate nutzbar sein; der Flaschenhalter sollte auch für 2 Flaschen umrüstbar sein. Spätere Anbauten sollten möglichst einfach montierbar und positionierbar sein. Die Planumsetzung hat gut funktioniert; die Carts sind superwendig und können am Schweißplatz untergebracht werden. Zur optischen Aufwertung wurden noch Sticker-Plates an den Griffstangen angebracht.

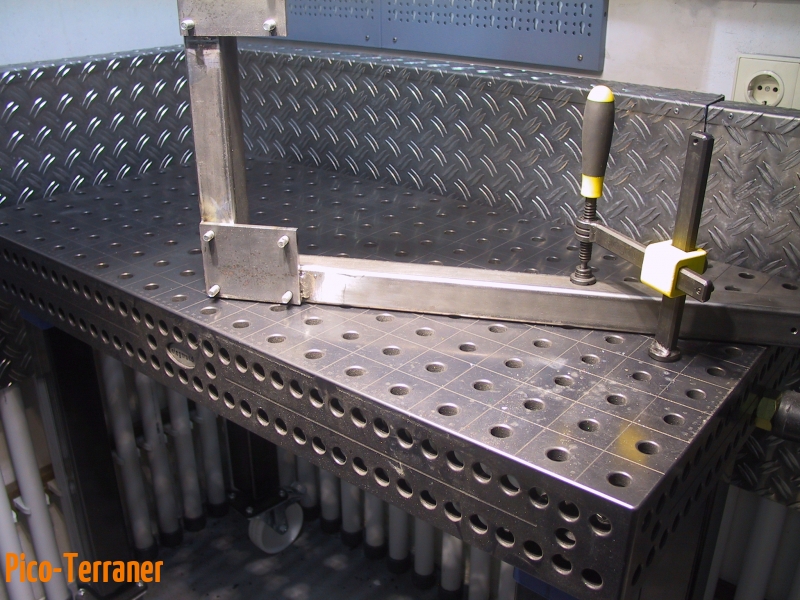

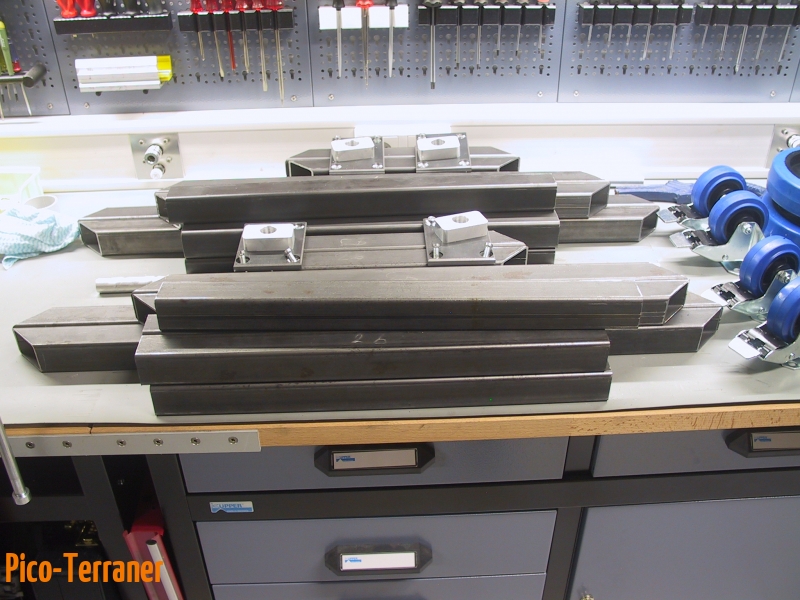

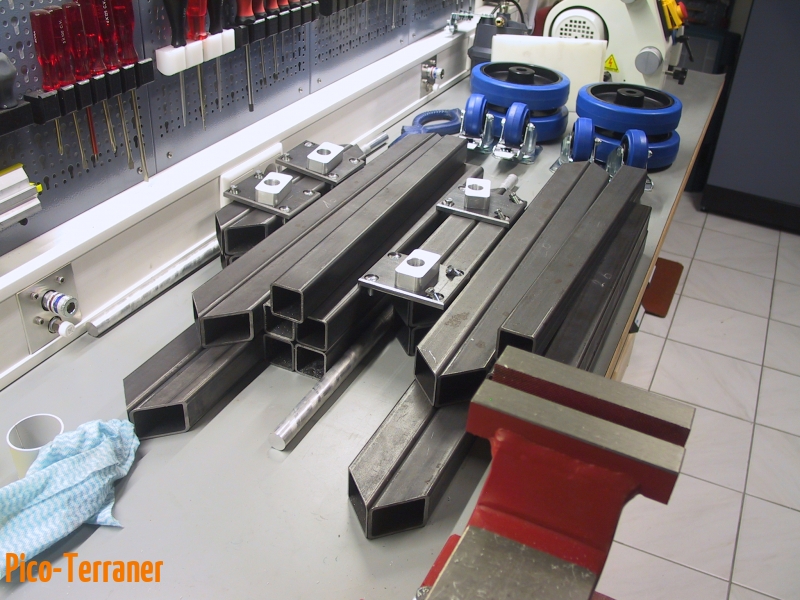

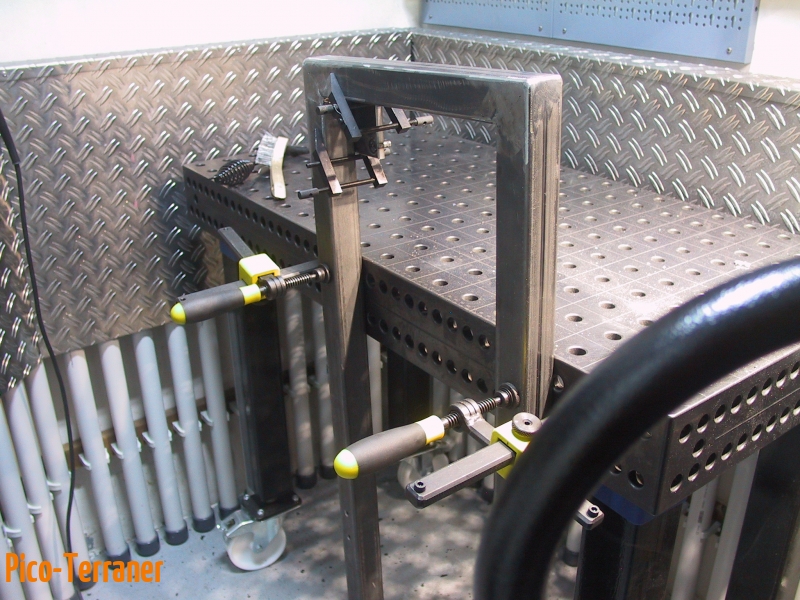

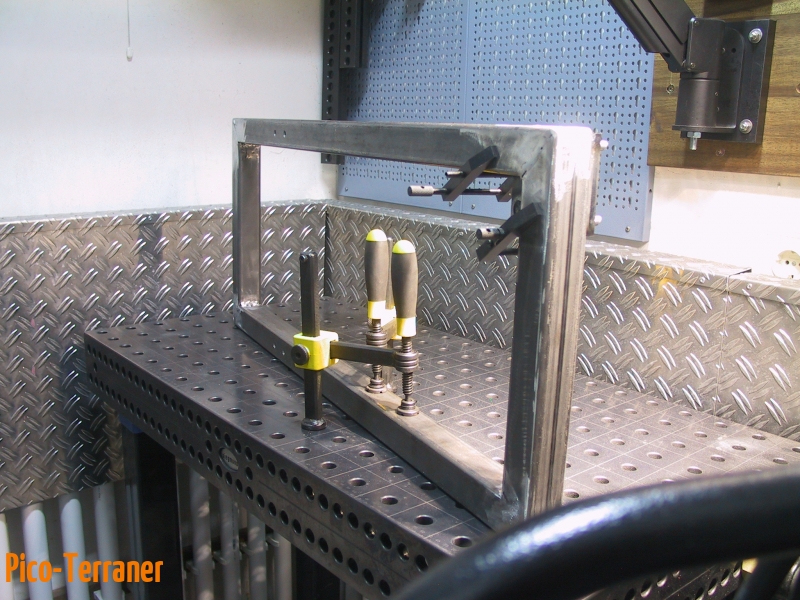

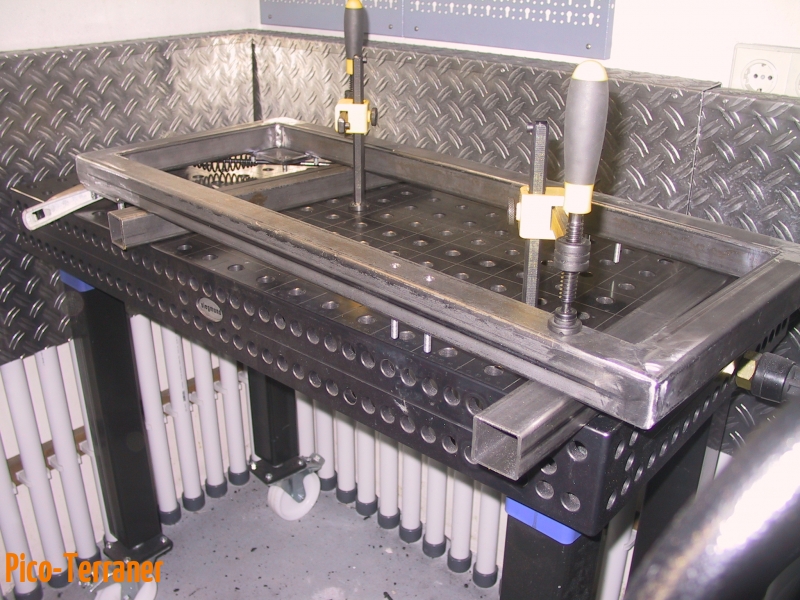

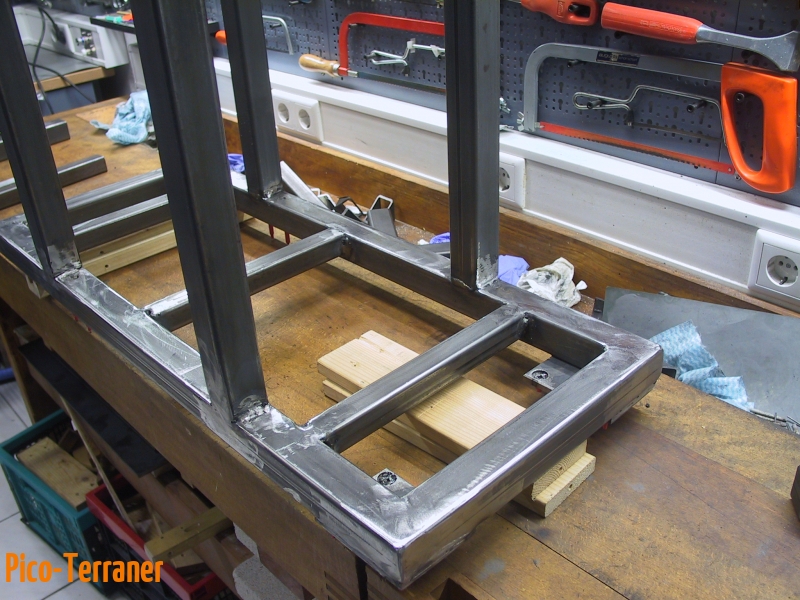

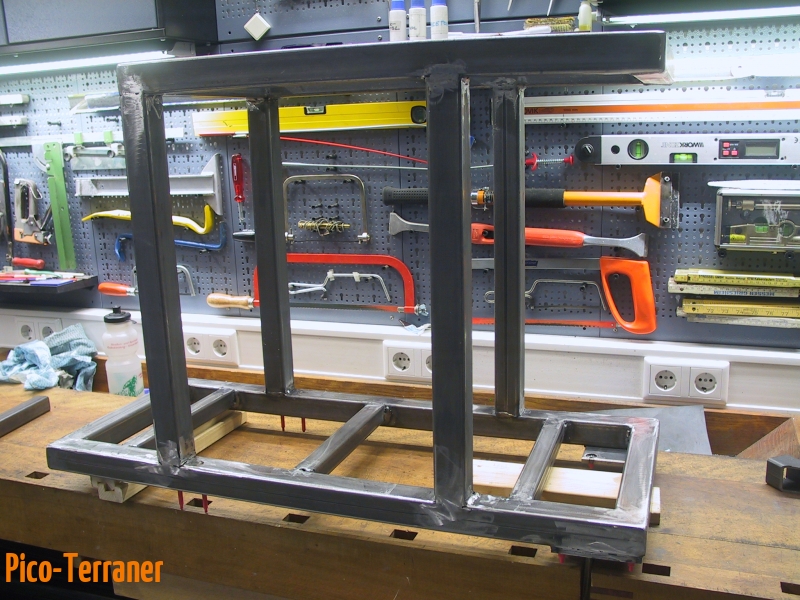

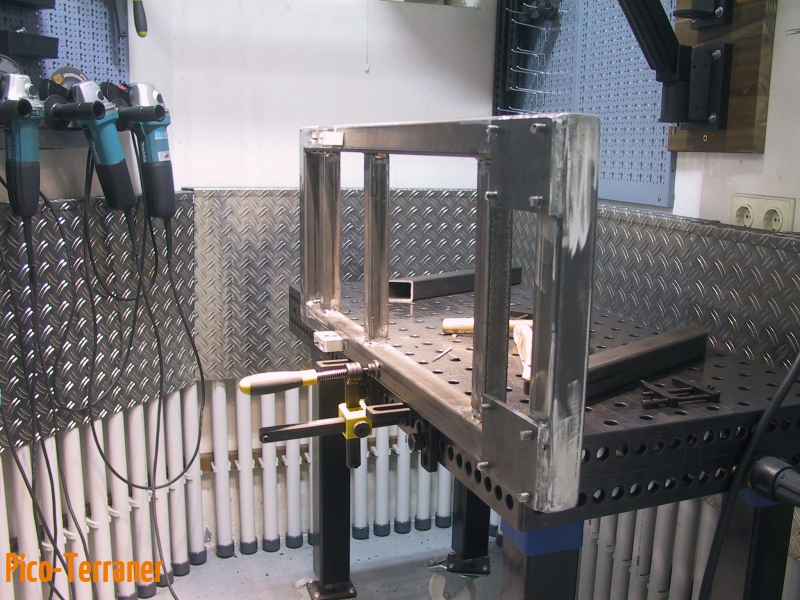

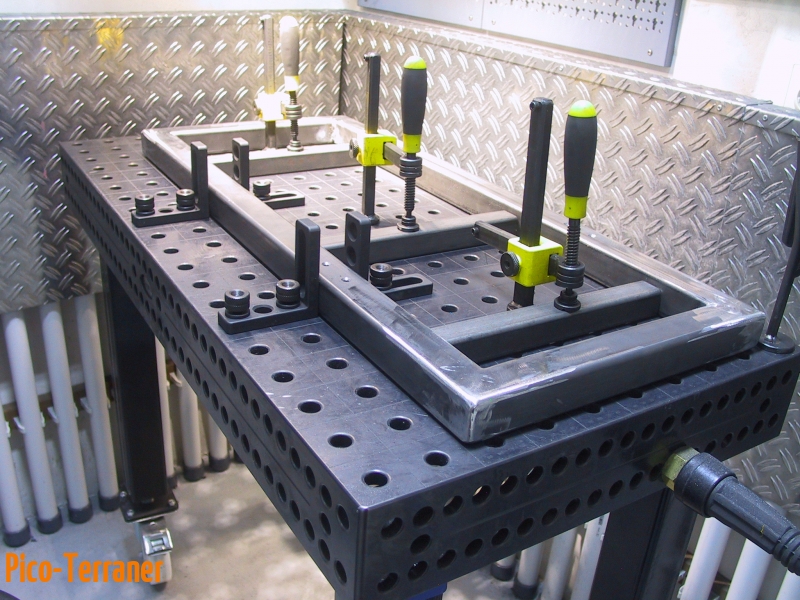

Bei der Griffstange 30 x 30 x 3 mm wurde zusätzlich noch Quadratrohr 50 x 50 x 3mm und rundes Vollmaterial verwendet.

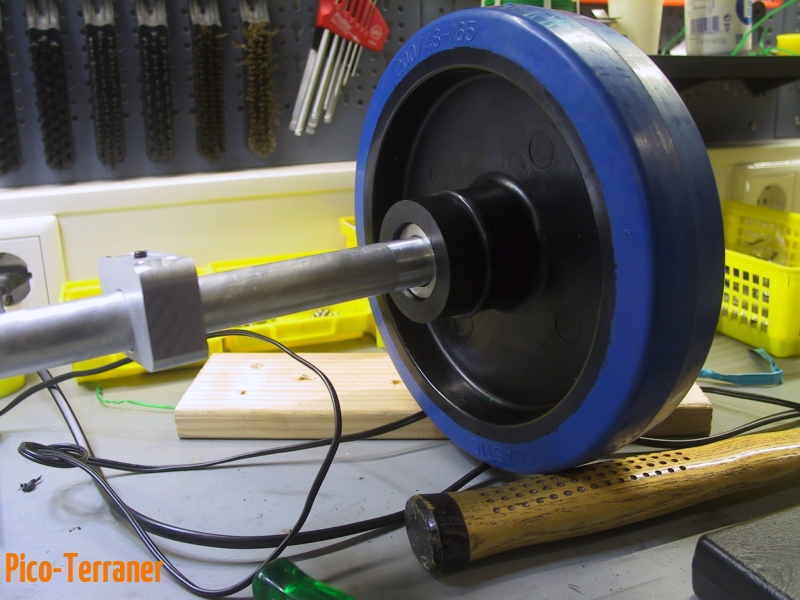

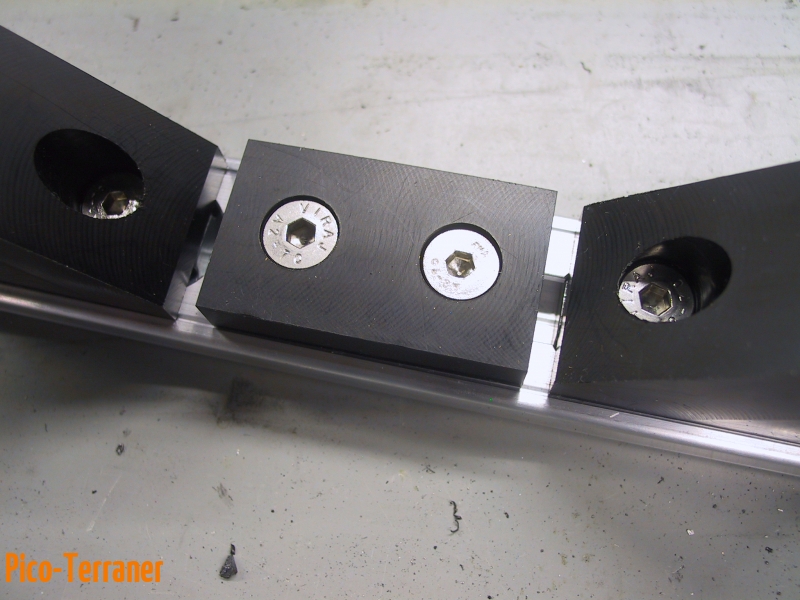

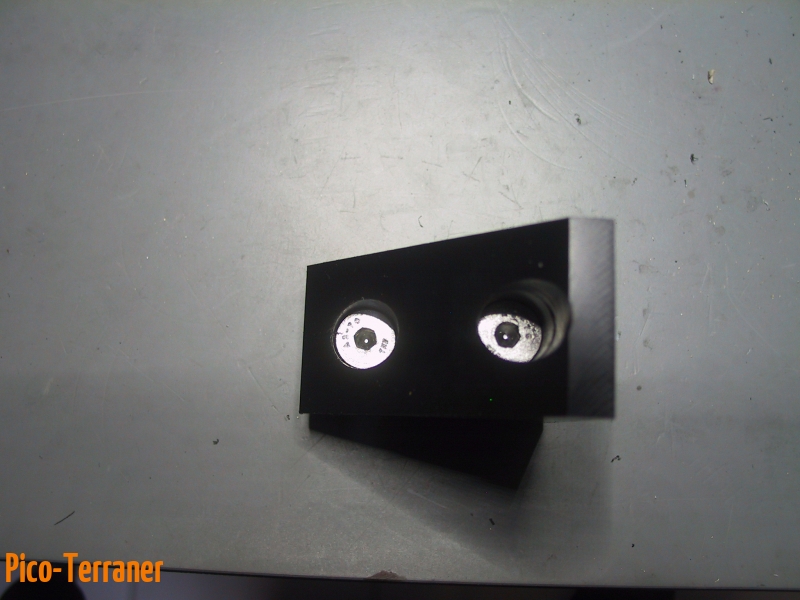

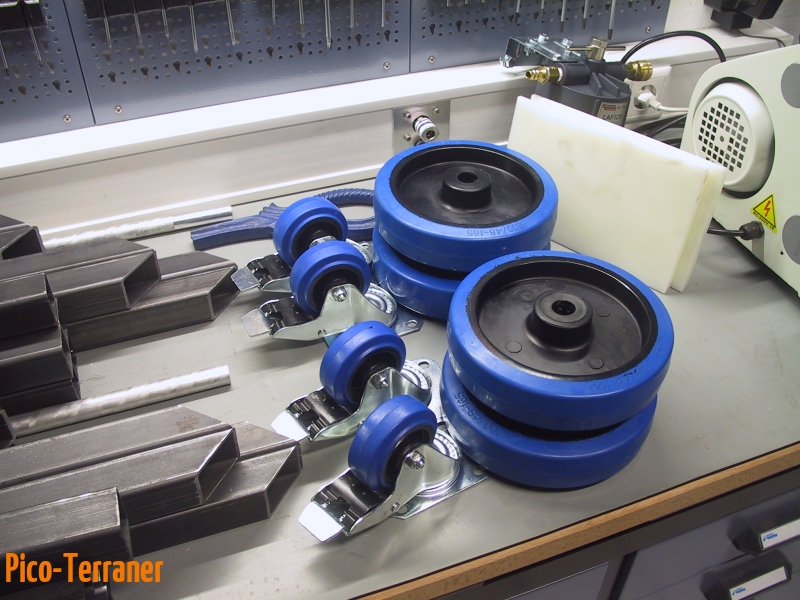

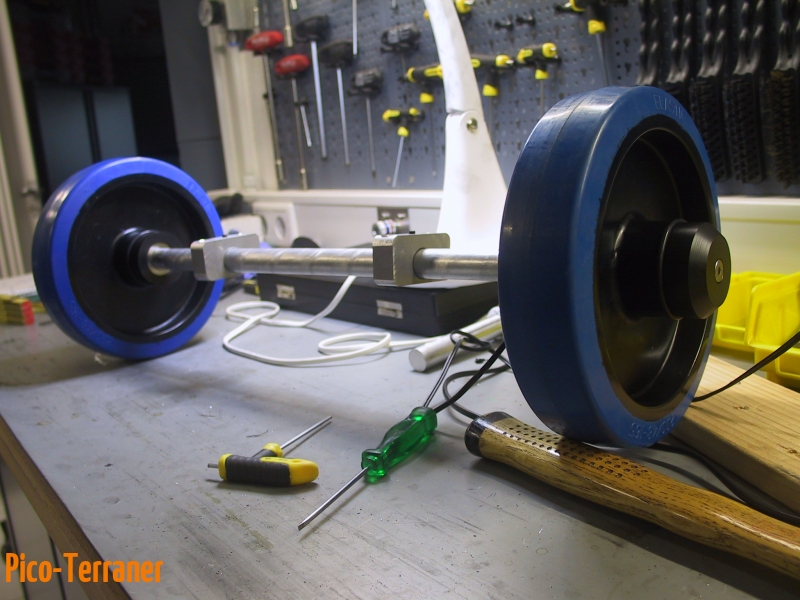

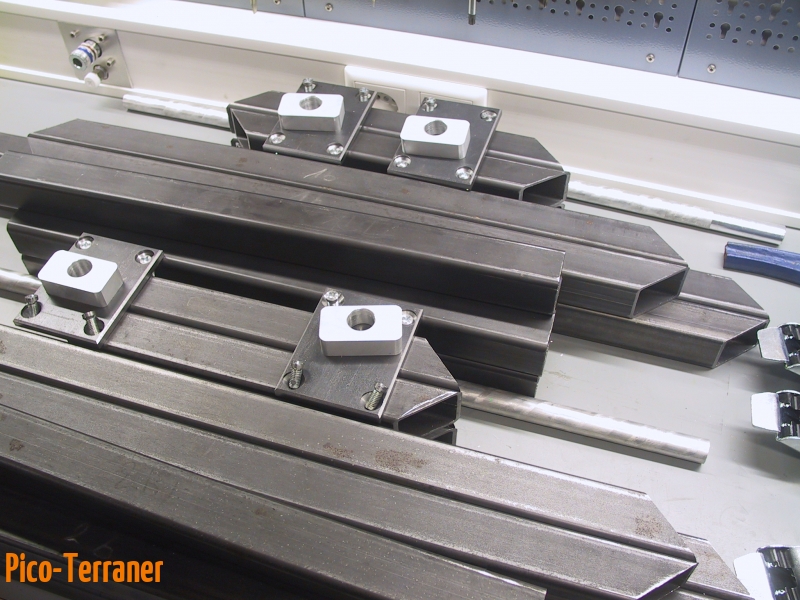

Die 20 mm-Radachsen sind aus hochfestem Alu (AW7075) und in den Alulagerböcken mit Madenschrauben fixiert. Auch die Lagerböcke sind mit dem Rahmen verschraubt. Die Rollenlager der 200 mm-Elastik-Räder werden durch seitliche Axialnadellager unterstützt und sind wartungsfrei gekapselt (POM-Abdeckkappe bzw. POM-Abdeckring).
Alle Stahlteile sind mit Hammerite-Lack gegen Rost geschützt.
Erste “Anbauten” waren die Kabelhalter/Schlauchpakethalter, gefolgt von dem Luftfilter für den Plasmacutter.
Die “Safety Welding Carts” sind optimal für beengte Räumlichkeiten mit glatten Böden.
– Leergewicht eines Schweißwagens: ca. 45kg
– Gewicht „LINCOLN-Cart“ ca. 110kg (4 Kabelhalter 100/50mm, 2 Schlauchpakethalter 150/60mm)
– Gewicht „EWM-Cart“ ca. 100kg (4 Kabelhalter 100/50mm, 2 Schlauchpakethalter 150/60mm)
– Nach einer Cart-Umrüstung auf 2 Flaschen bringt ein voll bestückter Wagen ca. 150 kg auf die Waage.
Project Update#1: 14.08.2026
Nachdem einer meiner vier Schweißwagen-Gerätestellplätze seit langer Zeit ungenutzt war, ist gestern ein neuer Untermieter, das “Mini FLUX 120 ST Digital” von Stahlwerk, ins Erdgeschoss des “EWM-Schweißwagens” eingezogen. Es soll hauptsächlich kleinere MMA-Schweißaufgaben im Outdoor-Bereich übernehmen, mir aber auch einen ersten Einstieg/Zugang zum FLUX-Schweißen ermöglichen.
